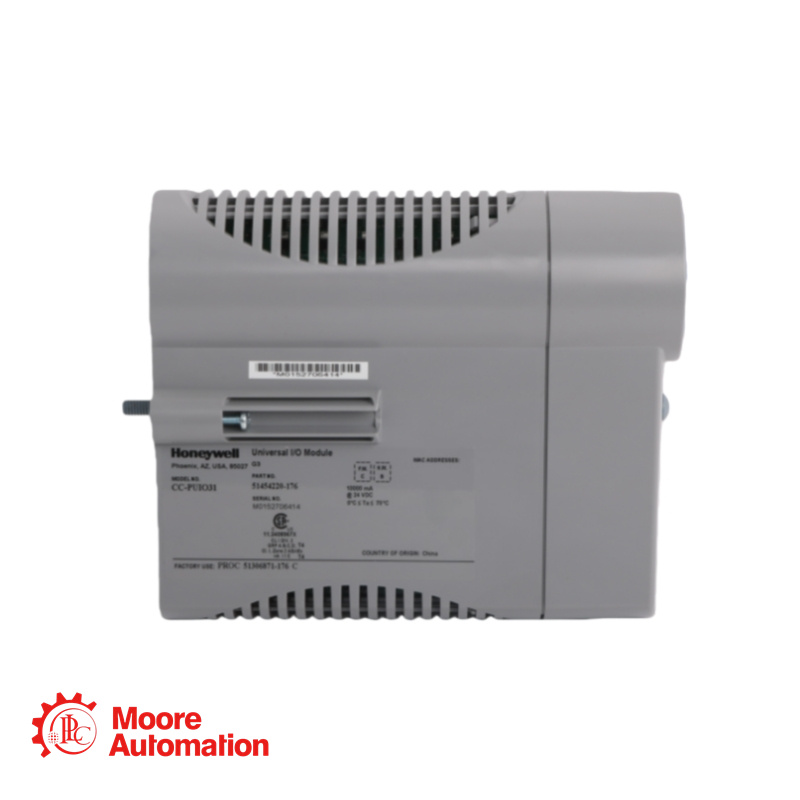

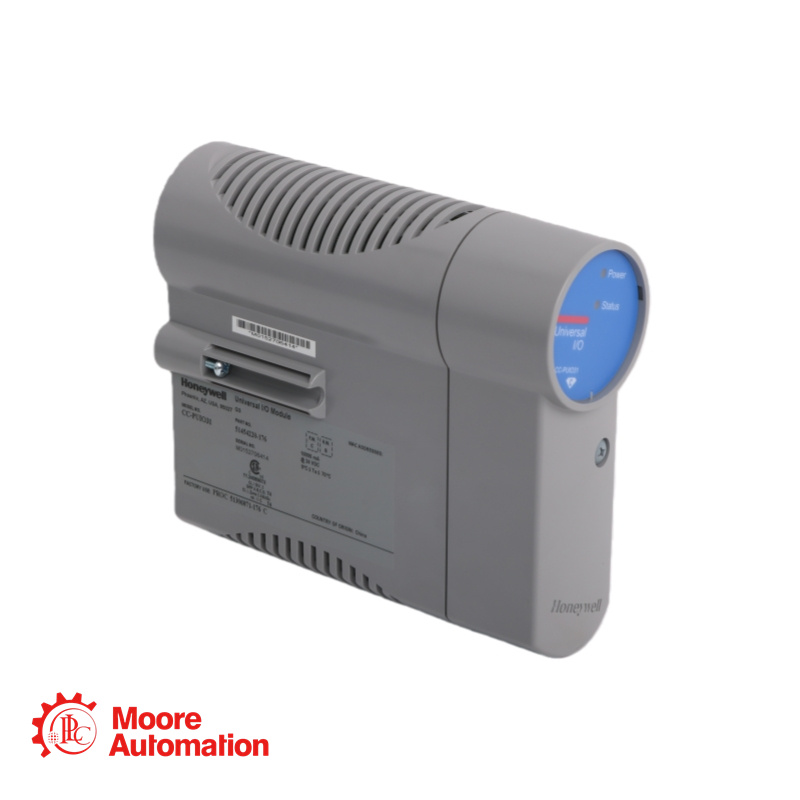

Honeywell CC-PUIO31 Universal I/O Module

Productinformatieblad

Onderdeelnummer: CC-PUI031
Aantal kanalen: 32
Configureerbare kanaaltypen per gebruikersselectie:
Analoge ingang (4-20 mA / 0-20 mA)
Analoge uitgang (4-20 mA) met HART 7-ondersteuning
Digitale ingang (24 VDC) met optionele Sequence of Events (SOE, resolutie van 1 ms) en Open Wire Detection (OWD).
Digitale uitgang (24 VDC-voeding) met kortsluitbeveiliging
Pulsinvoer (elke 4 kanalen, 0-15 kHz)
Scansnelheid:
Analoge I/O: 10 ms
Digitale I/O (SOE-modus): tijdstempelresolutie van 1 ms, PV-scan 20 ms (normaal) of 5 ms (snel)
Specificaties analoge ingang:
Ingangsbereik: 0-20 mA of 4-20 mA
A/D-resolutie: 16 bit
Nauwkeurigheid: 0,1% van FS (23,5±2°C); 0,25% van FS (-40 tot +70°C)
Ingangsimpedantie: 250 Ω
Common-mode spanning: +33 VDC tot -1 VDC (niet schadelijk)
Normale modusonderdrukking: 18 dB bij 50 Hz, 20 dB bij 60 Hz
Filter: enkelpolig, -3 dB bij 6 Hz
Maximale kortsluitstroom: 25 mA
Uitgangsbereik: 4-20 mA (0 mA, 2,9-21,1 mA instelbaar)
Resolutie: 12 bits
Nauwkeurigheid: <0,35% FS bij 25 °C
Maximale resistieve belasting: 825 Ω bij 20 mA
Maximale toegestane spanning: 16,5 VDC bij 20 mA
Reactietijd: 80 ms (HART-modus), 0,25 ms (niet-HART-modus)
Uitvoervalidatie (teruglezing): ±4% van FS
Voedingsspanning: tot 26 VDC (veldvoeding)
AAN-detectie: >3,2 mA (zonder OWD); 3,1-7 mA (met OWD)
UIT-detectie: <2,0 mA
Detectie van open draden (OWD): <0,9 mA
SOE-tijdstempelresolutie: 1 ms
Ingangsfilter: laagdoorlaatfilter van de eerste orde, 16 Hz
Specificaties digitale uitgang:
Belastingsstroom: minimaal 1 mA tot maximaal 0,5 A per kanaal; maximaal 9 A per module
Inschakelspanning: 24 V typisch bij 0,5 A
Lekkage in uitgeschakelde toestand: <0,1 mA
Kortsluitingsreactie: grenzen aan <1,4 A binnen 2 μs, tot 750 mA binnen 10 μs; schakelt uit na 10 ms.
Specificaties voor pulsinvoer (elke 4 kanalen):
Frequentiebereik: 0-15 kHz
Minimale pulsbreedte: 25 μs
Bedrijfstemperatuur: -40°C tot +70°C (omgevingstemperatuur van de module)
