Beschrijving van IC660BBA104

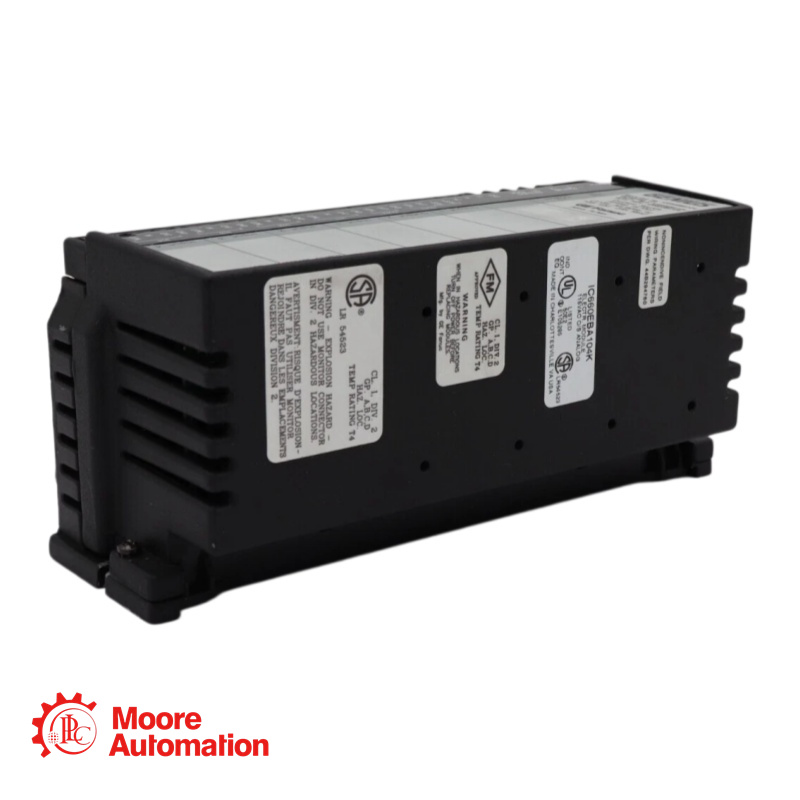

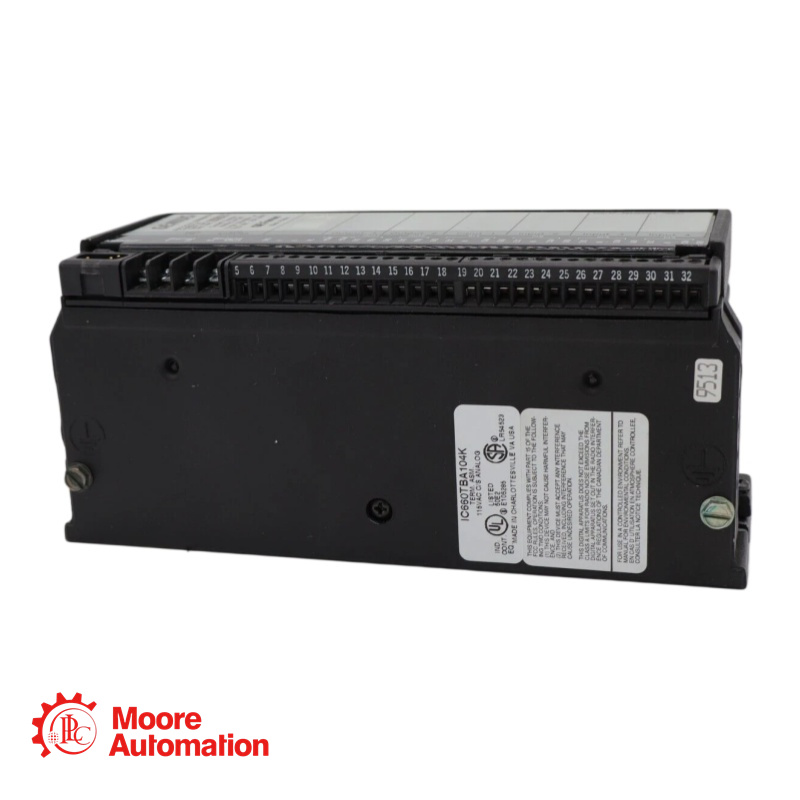

De GE Fanuc IC660BBA104 is een Genius I/O-module die is ontworpen voor de interface met een programmeerbare controller met maximaal vier 4-20mA analoge ingangen en twee 4-20mA analoge uitgangen. De module wordt gevoed door een 115VAC/125VDC-voeding. De module beschikt over volledig geïsoleerde ingangskanalen, die elk een 24V-lusvoeding leveren, waardoor de bedrading voor tweeledige transmitters wordt vereenvoudigd. Geavanceerde, softwarematig configureerbare diagnostiek, inclusief detectie van draadonderbrekingen en controle op feedbackfouten, garandeert de betrouwbaarheid van het systeem zonder dat handmatige kalibratie nodig is.

Zes analoge circuits van 4 tot 20 mA: 4 ingangen en 2 uitgangen.
Geïsoleerde kanalen
Voor de werking is geen gebruikerskalibratie vereist.
Softwarematig configureerbaar
Geavanceerde diagnostiek
Aansturing van de speciale busschakelmodule

Parameter

Voedingsspanning: 98-132 VAC / 105-145 VDC
Maximale stroomsterkte: 250 mA (wisselstroom) / 140 mA (gelijkstroom)
Frequentie/rimpel: 47-63 Hz (wisselstroom) / maximaal 10% rimpel (gelijkstroom)
Stroomuitvalduur: 1 cyclus (wisselstroom) / minimaal 10 ms (gelijkstroom).
Isolatie (blok-naar-blok): 1500V gedurende één minuut
Isolatie (groep naar groep): 1500V RMS
BSM-besturing: Schakelt één 24/48 VDC BSM (IC66*BSM021)
Aantal ingangen: 4
Bereik: 4mA tot 20mA
Overstroomcapaciteit: 0 mA tot 25 mA
Resolutie: 1 µA
Conversietijd: 16,6 ms tot 400 ms (door de gebruiker te selecteren)
Ingangsimpedantie: 100 Ohm ± 5%

Veelgestelde vragen

Wat betekent de diagnose "Open Wire" voor een ingangskanaal?
A: Het blok levert een 24V-voeding op elk ingangskanaal om 2-draads zenders van stroom te voorzien. De diagnose "Open draad" geeft aan dat de stroom in de lus onder de 2mA is gedaald, wat doorgaans wordt veroorzaakt door een gebroken of losgekoppelde draad in de lus. Deze functie maakt snelle probleemoplossing van bedradingsproblemen in het veld mogelijk.

Wat is het doel van de diagnose "Output Feedback Error"?
A: Elk uitgangskanaal heeft een eigen A/D-converter die de werkelijke uitgangsstroom meet en vergelijkt met de ingestelde waarde. Als het verschil groter is dan 250 µA, wordt een "Feedbackfout" gemeld. Dit kan bedradingsfouten of een hardwarefout in het uitgangscircuit detecteren. Valse fouten kunnen optreden als de "Output Feedback Time" te kort is ingesteld. Het wordt aanbevolen deze tijd te verlengen of de test uit te schakelen bij het aansturen van zeer lage stromen (onder 1 mA).

Heb ik een externe 24V-voeding nodig voor mijn lusgevoede sensoren wanneer ik dit blok gebruik?
A: Nee. Een belangrijk kenmerk van dit blok is dat elk van de vier ingangskanalen een eigen interne 24V-stroomlusvoeding heeft, die tot een nominale stroom van 25 mA kan leveren. Dit vereenvoudigt het systeemontwerp doordat er geen aparte voedingen nodig zijn voor veldzenders, zolang de totale lusimpedantie niet hoger is dan 1000 ohm (bij 20 mA).
