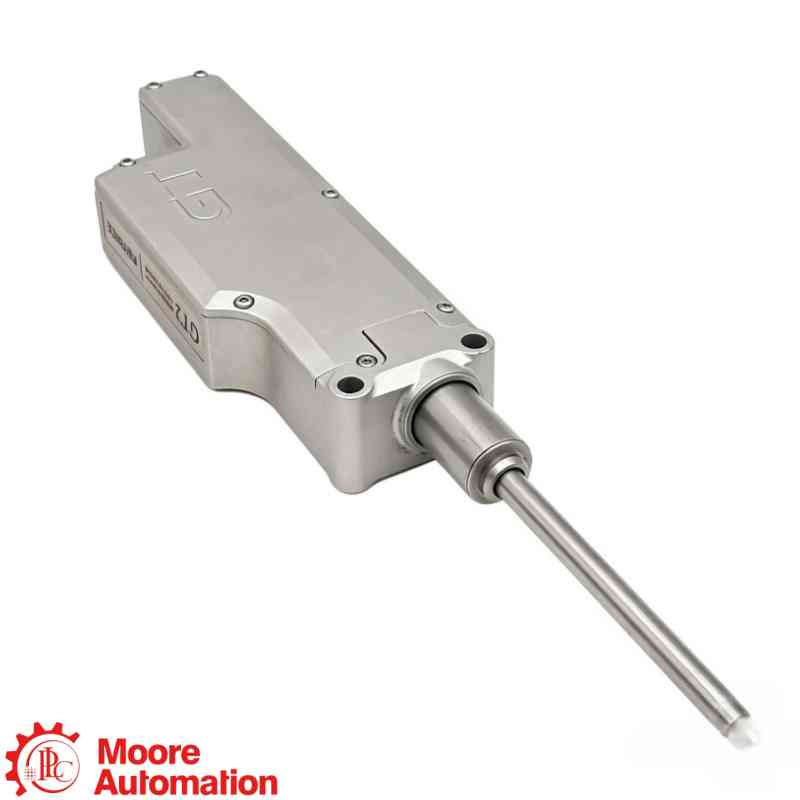

KEYENCE GT2-H32 digitale contactsensor met hoge nauwkeurigheid

GT2-H32 Dit is een KEYENCE GT2-serie contactsensor voor nauwkeurige verplaatsings- en dimensionale metingen. De sensor maakt gebruik van een kwartsglazen schaal met CMOS-beeldsensorprojectie in een absoluut Scale Shot-systeem, waardoor de sensor zonder volgfout werkt. De sensor moet via de bijbehorende kabel worden aangesloten op compatibele GT2-signaalverwerkingsapparatuur.

GT2-H32 Het apparaat biedt een meetbereik van 32 mm, een resolutie van 0,5 μm en een aangegeven nauwkeurigheid van 3 μm (pp). De gepubliceerde nauwkeurigheid geldt bij 20 °C, dus de geïnstalleerde temperatuur en de volledige meetopstelling moeten tijdens de verificatie in overweging worden genomen.

In het midden van het meetbereik, GT2-H32 De meetkracht bedraagt ​​2,1 N bij neerwaartse montage, 1,8 N bij zijwaartse montage en 1,5 N bij opwaartse montage. De kracht kan variëren afhankelijk van de montagepositie van de stofkap.

De sensorkopkabel voor GT2-H32 is optioneel en wordt aangesloten via de M8-connector. Controleer vóór installatie of vervanging de geselecteerde kabel, contactpunten, compatibele GT2-versterker of signaalverwerkingseenheid, connectororiëntatie en meetinstellingen.

GT2-H32 Het apparaat heeft een IP67-classificatie en is geschikt voor temperaturen van -10 tot +55 °C zonder bevriezing en een relatieve luchtvochtigheid van 35 tot 85% zonder condensatie. De trillingsspecificatie is 10 tot 55 Hz met een dubbele amplitude van 1,5 mm gedurende twee uur in elk van de X-, Y- en Z-richtingen.

Er mag niet zomaar van een directe uitwisseling worden uitgegaan. GT2-H32 is de standaard krachtsensorkop van 32 mm; GT2-H32L is de 32 mm variant met lage meetkracht, terwijl GT2-H50 Heeft een bereik van 50 mm. Controleer het bereik, de kracht, de kabel, de montage en de aangesloten GT2-apparatuur.

Om te bestellen GT2-H32Geef het exacte model, de hoeveelheid, de montagerichting, de benodigde contactpunten, de M8-sensorkabel, de aangesloten GT2-versterker of signaalverwerkingseenheid, de meettoepassing en de bestemming op. Duidelijke typeplaatjes en installatiefoto's helpen bij het controleren van de compatibiliteit.
