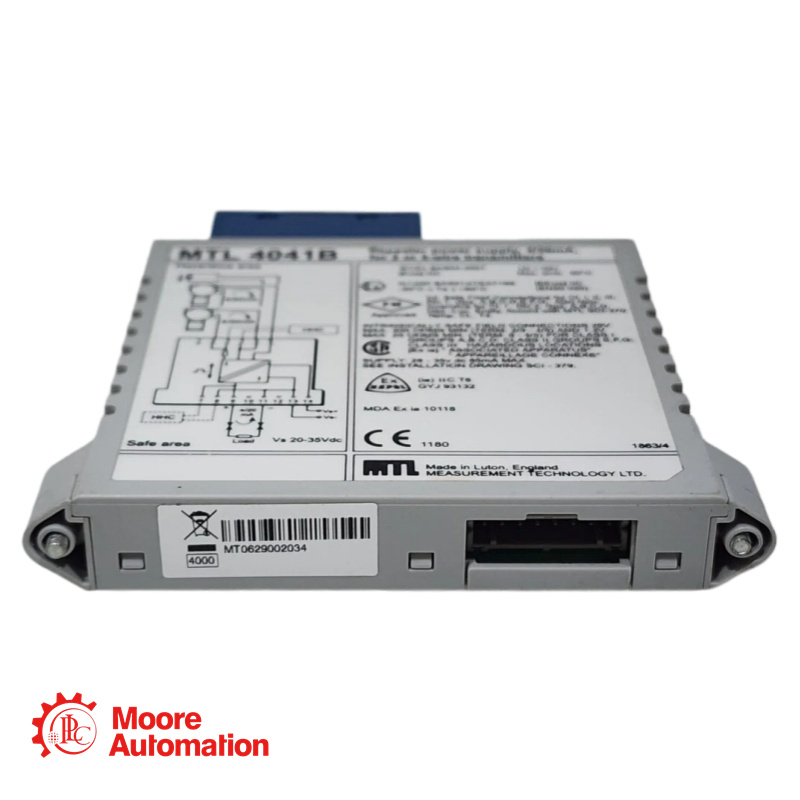

MTL-4041B Voedingsmodule - MTL

Vraag hier de prijs aan:

Verkoopmanager: Frida

Telefoon/WhatsApp: +86 15359408275

E-mail: sales5@mooreplc.com

Basisgegevens

Fabrikant: MTL Instruments (Eaton)
Productfamilie: MTL4000-serie
Functie: 1-kanaals geïsoleerde barrière en repeater voor 2/3-draads zenders
Belangrijkste kenmerk: HART® / Digitale communicatietransparantie (bidirectioneel)

Productbeschrijving

De MTL4041B levert een volledig zwevende gelijkstroomvoeding voor het voeden van een conventionele 2- of 3-draads 4/20mA-zender of een 'slimme' zender in een explosiegevaarlijke omgeving, en herhaalt de stroom in een ander circuit om een ​​belasting in een veilige omgeving aan te drijven. Voor slimme zenders maakt de module bidirectionele transmissie van digitale communicatiesignalen mogelijk, gesuperponeerd op het 4/20mA-signaal, zodat de zender kan worden uitgelezen vanaf het bedieningsstation of door een handheld communicator (HHC). De module kan ook worden gebruikt met stroombronnen voor explosiegevaarlijke omgevingen en sommige vortex- en turbinemeters.

Technische specificaties

Toepassingsvelden

Slimme ventielpositioneerder: Kalibratie Hiermee kan een technicus een HART®-communicator aansluiten op de veldaansluitdoos (aansluitingen 3 en 4) zonder de lusweerstand van 250 Ω te verwijderen of het DCS-signaal te onderbreken.
Koppeling met turbinedebietmeter: Deze unit is specifiek compatibel met bepaalde vortex- en turbinedebietmeters en kan de hogere excitatiestroom aan die deze apparaten vaak vereisen.
Omzetting van analoge lussen naar HART®: Bij het upgraden van een analoge druktransmitter naar een slimme transmitter zorgt de MTL4041B ervoor dat de bestaande 4/20mA-lusbekabeling en IS-barrière compatibel zijn met digitale FSK-signalen.

Veelgestelde vragen - MTL-4041B

V: Waarom vereist de "Smart"-applicatie een belastingsweerstand van 250Ω?
A: HART®-communicatie voegt een Frequency Shift Keying (FSK)-stroomsignaal (±0,5 mA) toe aan de analoge 4/20mA-lus. De ingang van het besturingssysteem moet een minimale impedantie van 250 Ω hebben om deze stroomrimpel om te zetten in een detecteerbaar spanningssignaal. De specificatie van de MTL4041B definieert expliciet de belastingsweerstand om te garanderen dat deze impedantie aanwezig is.

V: Kan ik klemmen 5 en 6 gebruiken voor HART®-communicatie?
A: Nee. Volgens de veiligheidsbeschrijving ondersteunen klemmen 5 en 6 geen HART®-communicatie. U moet klemmen 3 en 4 gebruiken voor HHC-verbindingen in het veld of het signaal via de hoofduitgangslus (9 en 11) doorgeven voor modems in de controlekamer.

V: Wat is het verschil tussen het aansluiten van een 2-draads en een 3-draads zender?
A:
2-draads: Sluit de pluspool (+) van de zender aan op klem 2; de minpool (-) van de zender op klem 5.
3-draads: Sluit de pluspool (+) van de zender aan op klem 2; de minpool (-) van de zender op klem 5; sluit de derde draad van de zender (meestal de afscherming of een specifieke gemeenschappelijke draad) aan volgens de handleiding van de zender – vaak op klem 6 of aarde.

V: Is de LED alleen een stroomindicator?
A: Ja. De enkele groene LED geeft aan dat er gelijkspanning (Vs) aanwezig is op klemmen 13 en 14. Deze geeft geen indicatie van de signaallusstatus of lijnfoutdetectie.
