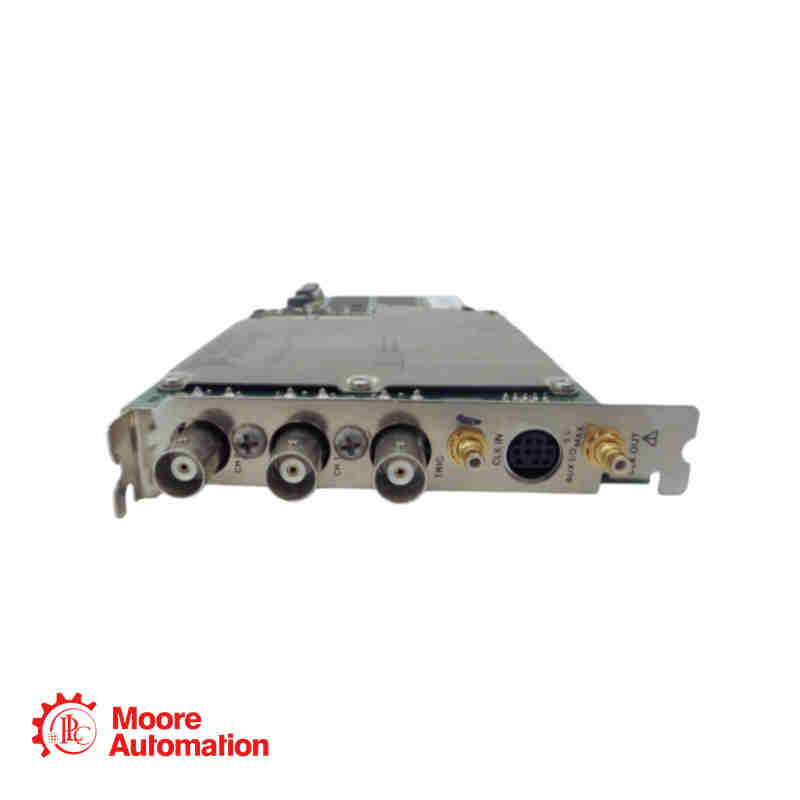

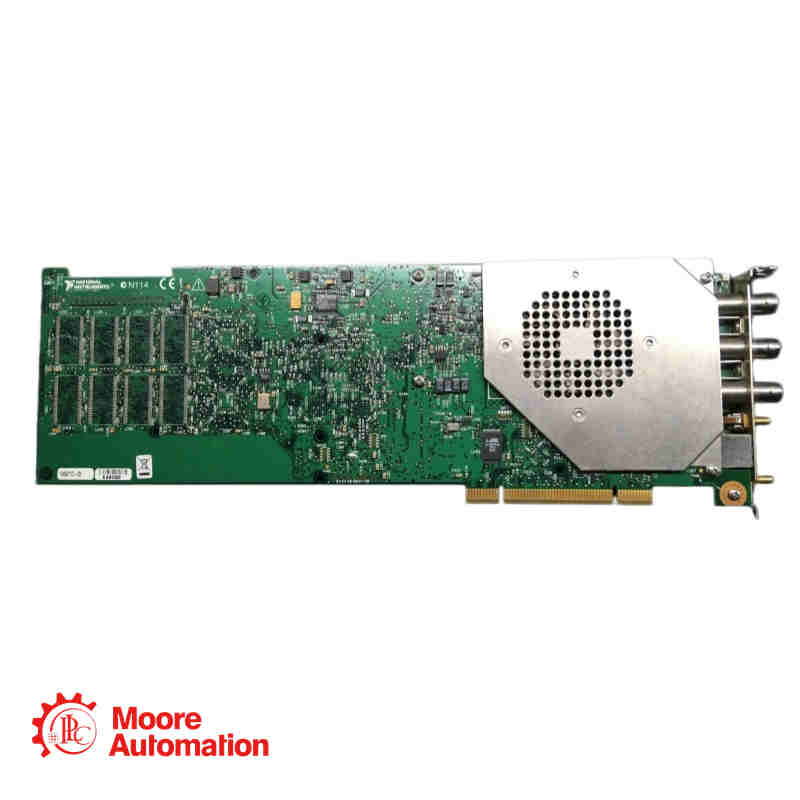

NATIONAL INSTRUMENTS PCI-5122 oscilloscoop

Basisgegevens

Productbeschrijving

De PCI-5122 hogeresolutie-oscilloscoop heeft twee kanalen met een spurious-free dynamic range (SFDR) van meer dan 75 dBc en flexibele instellingen voor koppeling, impedantie, spanningsbereik en filtering. Oscilloscopen beschikken ook over diverse triggermodi, een ruim intern geheugen en een instrumentstuurprogramma met functies voor datastreaming en -analyse. Dit apparaat is ideaal voor zowel tijdsdomein- als frequentiedomein-toepassingen die metingen met hoge resolutie en lage ruis vereisen, met een analoge bandbreedte tot 100 MS/s en 100 MHz.

★Snelle digitalisering met hoge resolutie – 100 MS/s, 14-bit, 100 MHz bandbreedte

★Twee gelijktijdig bemonsterde kanalen met onafhankelijke ingangsbereiken.

★Softwarematig selecteerbare 50 Ω / 1 MΩ impedantie voor het aanpassen van signaalbronnen

★Meerdere triggermodi (randdetectie, vensterdetectie, videodetectie, hysterese, digitaal)

★Intern geheugen tot 256 MB (128 ms per kanaal) voor lange opnames

Productspecificatie

Verticaal (analoge ingang)
Kanalen: 2 (gelijktijdig bemonsterd)
Resolutie: 14 bits
Ingangsimpedantie (softwarematig selecteerbaar): 50 Ω ±2,0% of 1 MΩ ±0,75% (nominale capaciteit van 29 pF)
Ingangskoppeling: AC, DC, GND
Volledig ingangsbereik (Vpk-pk): 0,2 V, 0,4 V, 1 V, 2 V, 4 V, 10 V, 20 V (alleen 1 MΩ)

Horizontaal (Sampling)
Realtime bemonsteringsfrequentie: 1,526 kS/s tot 100 MS/s
Random Interleaved Sampling (RIS): 200 MS/s tot 2 GS/s (veelvouden van 100 MS/s)

Geheugen
Opties voor intern geheugen:
8 MB-standaard: 4 ms per kanaal, maximaal 16.384 records
64 MB: 32 ms per kanaal, maximaal 100.000 records
256 MB: 128 ms per kanaal, maximaal 100.000 records
Minimale lengte van een opname: 1 voorbeeld

-------------------------------------------------------------
