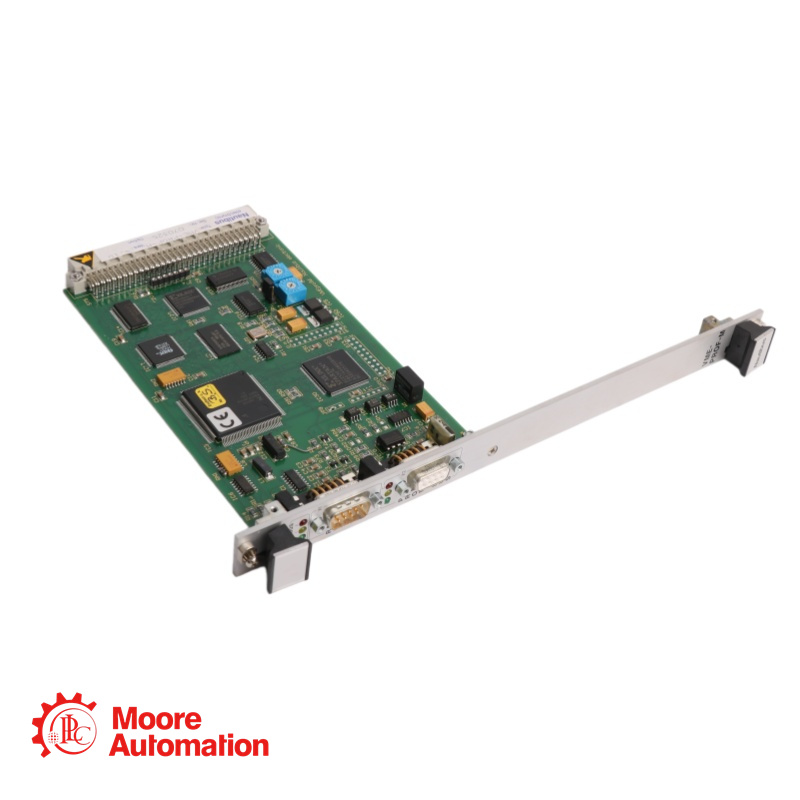

Nautibus VME-PROF-M Profibus DP Master Module

VME-PROF-M
Invoering

Beschrijving:

De VME-PROF-M Dit is een Profibus DP-Master-module, ontworpen voor VMEbus-systemen. Het maakt een kosteneffectieve integratie van Profibus I/O-modules in VMEbus-architecturen mogelijk, ter vervanging van dure VMEbus I/O-kaarten. De module verzorgt alle Profibus-communicatie zelfstandig, waardoor de softwarebelasting op de hoofd-VMEbus-CPU wordt verminderd.

Specificatie:

Protocol: PROFIBUS DP-Master 1 (EN 50170), ondersteunt DP-V0 en DP-V2 (tijdsynchroon)
VMEbus-interface: A24, D16 Slave
Geheugen: 64 KB Dualport-RAM, 128 KB RAM, 512 KB Bootblock Flash EPROM
Profibus-interface: 1 x RS485, galvanisch geïsoleerd, tot 12 Mbit/s met PROFIBUS-FPGA
Configuratie-interface: 1 x seriële RS232 (frontpaneel X1), 9600 Baud, 8N1, null-modemkabel vereist
Processor: 32-bits
Stroomverbruik: +5V: typ. 700 mA
+12V en -12V niet nodig
Bedrijfstemperatuur: 0 ... +50 °C
Opslagtemperatuur: -25 tot +70 °C

Functies:

De module bevat een eigen 32-bits processor en firmware, waarmee de Profibus-cyclus na configuratie zelfstandig wordt beheerd.
De configuratie vindt plaats via een Windows-pc met behulp van de DPKonfig-software via een standaard RS-232-verbinding. Voor de eerste installatie is geen VMEbus-software nodig.
Ideaal voor het aansluiten van schijven en andere apparaten met een hoge tijdsgevoeligheid dankzij de ondersteuning voor vaste cyclustijden met een precisie van microseconden.
Biedt meerdere methoden om de consistentie van gegevens te waarborgen bij toegang tot procesgegevens in het Dual-Port RAM, waaronder semaforen en interruptgestuurde werking.
Configuratieparameters kunnen worden opgeslagen in het ingebouwde EEPROM-geheugen, waardoor de module na het inschakelen automatisch kan opstarten zonder tussenkomst van de host.
Garandeert een robuuste communicatie en beschermt het VMEbus-systeem tegen mogelijke aardlussen of spanningsverschillen op het Profibus-netwerk.
