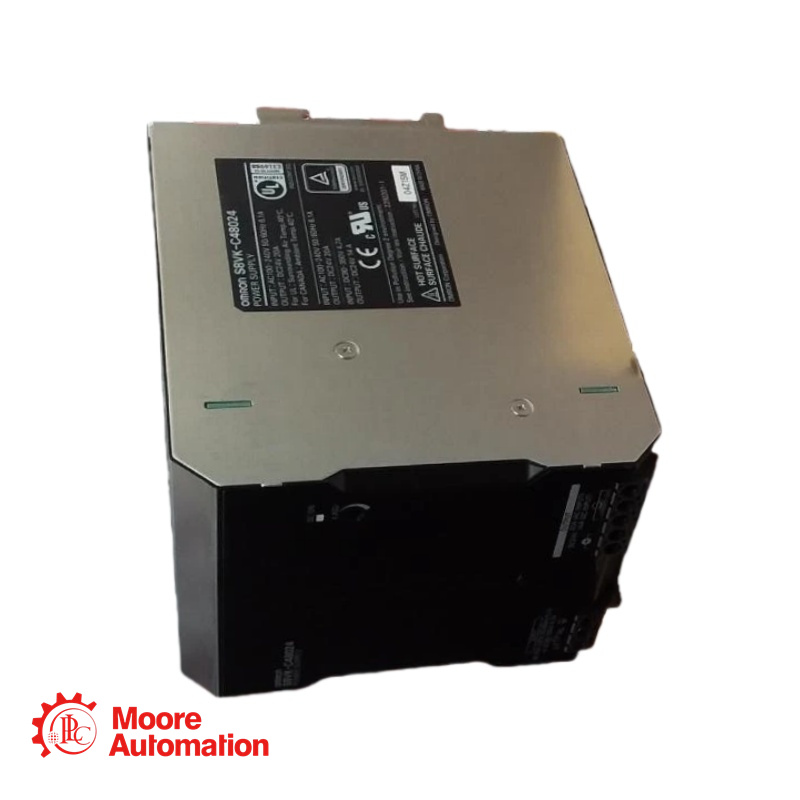

Omron S8VK-C48024 schakelende voedingsmodule

Neem nu contact met ons op

24/7 snelle service

★Verkoopmanager: Frida
★Telefoon:+86 15359408275
★E-mail:sales5@mooreplc.com
★Adres: Siming District, Xiamen, Fujian, China

Beschrijving:
De S8VK-C48024 is een 480 W enkelfasige schakelende voeding, ontworpen voor wereldwijde toepassingen met een universele AC-ingang (85-264 VAC) en een optionele DC-ingang (90-350 VDC). Hij levert een stabiele 24 VDC-uitgang met een stroomsterkte tot 20 A en kenmerkt zich door een hoog rendement (typisch 91%), actieve vermogensfactorcorrectie (PFC) en uitgebreide beveiliging, waaronder overbelastings-, overspannings- en harmonische stroomonderdrukking.

Specificatie:
Vermogen: 480 W
Ingangsspanningsbereik:
Wisselstroomingang: 100 tot 240 VAC (Toegestaan ​​bereik: 85 tot 264 VAC)
DC-ingang: 90 tot 350 VDC
Ingangsfrequentie: 50/60 Hz (Werkbereik: 47 tot 63 Hz)
Typische ingangsstroom:
115 VAC-ingang: 4,8 A
230 VAC-ingang: 2,4 A
Gemiddeld rendement: 91% (bij 230 VAC ingangsspanning)
Typische arbeidsfactor: 0,97 (bij 230 VAC ingang, nominaal uitgangsvermogen)
Typische lekstroom:
115 VAC-ingang: 0,26 mA
230 VAC-ingang: 0,65 mA
Typische inschakelstroom:
115 VAC-ingang: 16 A
230 VAC-ingang: 32 A
Typische rimpelspanning (bij 20 MHz): 130 mV (230 VAC ingang)
Uitgangsspanning: 24 VDC
Nominale uitgangsstroom: 20 A
Instelbereik uitgangsspanning: -10% tot +15% (via VADJ, gegarandeerd)
Invloed van ingangsvariatie: maximaal 0,5% (85-264 VAC, 100% belasting)
Invloed van belastingvariatie: maximaal 1,5% (0-100% belasting, nominaal ingangsvermogen)
Invloed van temperatuurschommelingen: maximaal 0,05%/°C.
Gebruikelijke opstarttijd:
115 VAC-ingang: 770 ms
230 VAC-ingang: 670 ms
Gemiddelde wachttijd:
115 VAC-ingang: 21 ms
230 VAC-ingang: 22 ms
Overbelastingsbeveiliging: wordt geactiveerd bij 105% tot 160% van de nominale belastingsstroom.
Overspanningsbeveiliging: Ja (ongeveer 130% van de nominale spanning, reset na 3 min. uitgeschakeld)
Parallelle werking: Niet ondersteund
Seriebedrijf: Ondersteund voor maximaal twee eenheden (vereist een externe diode)
Omgevingstemperatuur tijdens gebruik: -25 tot 60 °C
Bewaartemperatuur: -25 tot 65 °C
Omgevingsvochtigheid tijdens gebruik: 20% tot 90% (niet-condenserend)
Opslagvochtigheid: 10% tot 95%
Diëlektrische sterkte:
Ingang naar uitgang: 3,0 kVAC gedurende 1 minuut.
Invoer naar PE: 2,0 kVAC gedurende 1 minuut.
Uitgang naar PE: 10 kVAC gedurende 1 minuut.
Isolatieweerstand: ≥100 MΩ (bij 500 VDC)
Zekeringwaarde: Interne zekering (niet door de gebruiker te vervangen): 250 VAC, 12,0 A HBC
Aanbevolen draaddikte:
Amerikaanse draaddikte (AWG): 16 tot 10
Massieve draad: 1,5 tot 6 mm²
Gevlochten draad: 1,5 tot 4 mm²
Nominale stroomsterkte per aansluiting: 10 A (gebruik meerdere aansluitingen voor ≥10 A)
