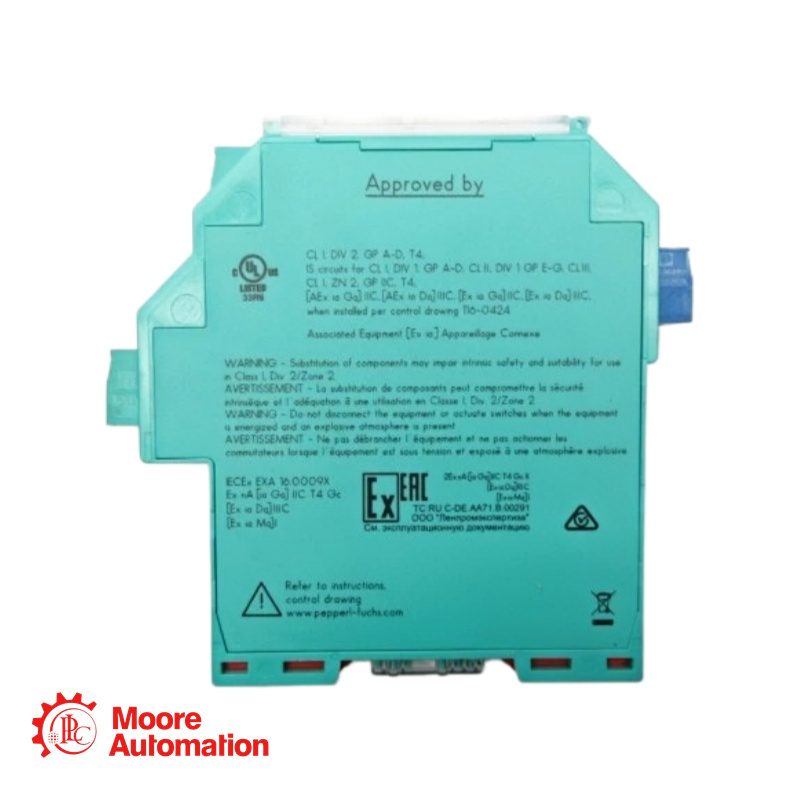

Pepperl+Fuchs KFD2-SOT3-EX1.LB schakelversterker

Vraag hier de prijs aan:

Verkoopmanager: Frida

Telefoon/WhatsApp: +86 15359408275

E-mail: sales5@mooreplc.com

Basisgegevens

Fabrikant: Pepperl+Fuchs
Producttype: K-systeem (KF-serie) interfacemodule
Functie: 1-kanaals signaalconditioner en isolerende barrière voor toepassingen in explosiegevaarlijke omgevingen.

Productbeschrijving

De KFD2-SOT3-EX1.LB Het is een galvanisch geïsoleerde barrière, ontworpen voor de overdracht van digitale signalen van een gevaarlijke zone naar een veilige zone. Het accepteert ingangen van NAMUR-sensoren of droge mechanische contacten en biedt twee onafhankelijke, passieve transistoruitgangen.

Deze unit onderscheidt zich door configureerbare uitgangslogica, waardoor het tweede uitgangskanaal kan functioneren als een redundante signaalsplitter of als een speciale foutindicatie-uitgang. Met geïntegreerde lijnfoutdetectie (LFD) en een SIL 2 (SC 3) functionele veiligheidsclassificatie is deze unit geoptimaliseerd voor kritische procesautomatiseringscircuits die een hoge beschikbaarheid en diagnostische transparantie vereisen.

Technische specificaties

Toepassingsvelden

Chemische en petrochemische fabrieken: Interface voor NAMUR-nabijheidssensoren die de klepstand in gevaarlijke zones bewaken.
Brand- en gasdetectiesystemen: Betrouwbare bewaking van rookmelders of handmelders met SIL 2-integriteit.
Turbine- en compressorskids: Trillingssensor (nabijheidssonde) met interface en foutvergrendelingsmogelijkheden.
Veiligheidsinstrumentatiesystemen (SIS): Waar SC 3-systematische capaciteit vereist is voor het signaalconditioneringselement.

Veelgestelde vragen - KFD2-SOT3-EX1.LB

V: Hoe sluit ik een potentiaalvrij contact (schakelaar) hierop aan? KFD2-SOT3-EX1.LB?
A: U moet het contact in serie schakelen met een weerstandsnetwerk (bijv. Pepperl+Fuchs F-NR3-Ex1) aan de veldzijde om de NAMUR-stroomniveaus te simuleren. Als alternatief kunt u LFD uitschakelen via de DIP-schakelaar en een potentiaalvrij contact rechtstreeks tussen klem 1+ en 2+ aansluiten. Let op: het uitschakelen van LFD zorgt ervoor dat de module geen breuk in de velddraad meer kan detecteren.

V: Wat is het verschil tussen isolatie van "Uitgang I" en isolatie van "Uitgang II"?
A: Beide zijn galvanisch geïsoleerde passieve transistoren. De isolatie tussen uitgang I en uitgang II is echter basisisolatie (60V). Als u beide uitgangen gebruikt om twee verschillende PLC-ingangskaarten met verschillende voedingsspanningen aan te sturen, zorg er dan voor dat het potentiaalverschil niet hoger is dan 60V om de veiligheidsisolatie te waarborgen.

V: Wat betekent "Passieve transistoruitgang"?
A: De module levert geen spanning op de uitgangslus. U moet een externe gelijkspanningsbron (max. 30V) in serie met de belasting plaatsen (bijvoorbeeld een PLC-ingangskaart). De module fungeert als schakelaar om deze externe lus naar de massa (0V) te trekken.

V: Wat betekent "Um 253 V AC" in de explosiegevaarlijke omgevingsgegevens?
A: Dit is de maximale veilige spanning die kan worden aangelegd aan de niet-gevaarlijke zijde (voedingsaansluitingen) zonder de intrinsieke veiligheidsbescherming in gevaar te brengen. Het is niet de bedrijfsspanning (die 19-30 V DC bedraagt). Het geeft de robuustheid van de module aan tegen spanningsschommelingen in het lichtnet.
