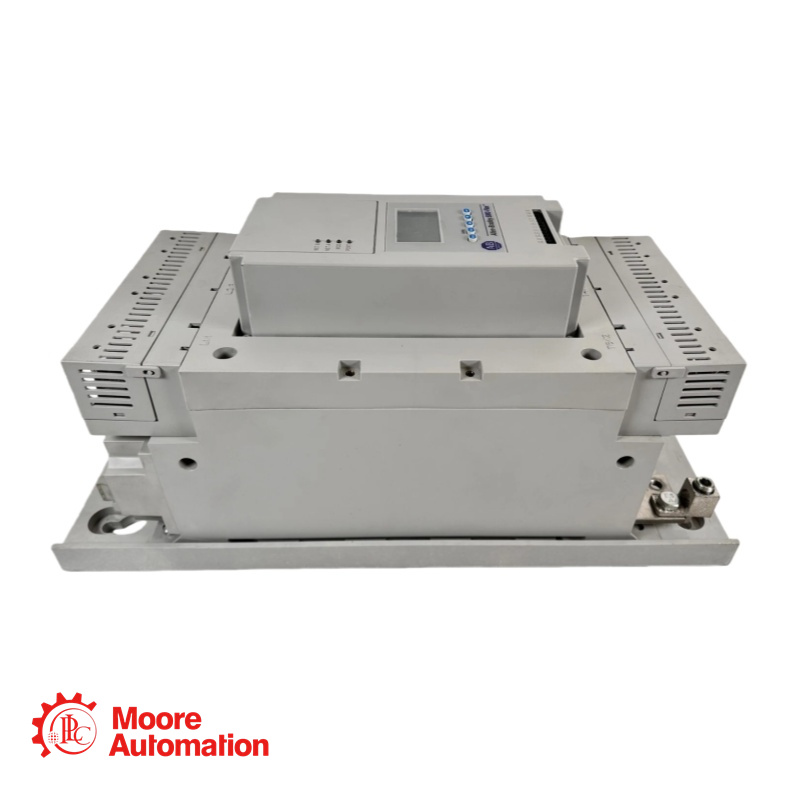

PLC 150-F201NBDB Slimme motorcontroller

Wilt u een offerte ontvangen?

5-sterrenmanager: Frida

Productparameters

Controllervermogen: 201 A 75-150 pk @ 460 V wisselstroom
Regelspanning: 100...240V wisselstroom
Productfamilie: SMC Flex
Nominale bedrijfsspanning (Ue): 200 V
Nominale stuurspanning bij wisselstroom 50 Hz: 100 V
Nominale stuurspanning bij wisselstroom 60 Hz: 100 V
Overbelastingsstroom voor op het lichtnet aangesloten apparaten: 67 A
Overbelastingsstroom voor in driehoek geschakelde apparaten: 116 A
Transformatorregelmodule: 75VA bij 100...240V wisselstroom (-15%, +10%)
Koelventilatorvermogen: 40VA bij 110/120V wisselstroom of 220/240V wisselstroom
Herhaalde piek-omgekeerde spanningswaarde: 1400V volgens UL/CSA/NEMA voor het voedingscircuit.
Bedrijfsfrequentie voor het voedingscircuit: 50/60 Hz
Netgekoppeld motorvermogen, max.: 75 pk bij 230 V wisselstroom, 60 Hz, 3-fasen
Delta-aangesloten motorvermogen, max.: 350 pk bij 575 V wisselstroom, 60 Hz, 3-fasen
Nominale impulsspanning volgens IEC voor het voedingscircuit: 6000V
Diëlektrische weerstand volgens IEC voor voedingscircuits: 2500V
Stroombereik van de motor bij netaansluiting: 67...201 A bij 600/7/890 V wisselstroom, 3-fasen
Delta-geschakelde motorstroombereik: 116...34 BA bij 500/575 V wisselstroom, 3-fasen
Transiënte beveiliging (optioneel): Metaaloxidevaristoren: 220 J voor het voedingscircuit
Nominale isolatiespanning volgens IEC voor voedingscircuits: 500V
Nominaal bedrijfsspanningsbereik volgens UL/CSA/NEMA voor voedingscircuit: 200...480V AC (-15%, +10%)
Ingang UIT-stand Stroom: <10 mA wisselstroom, <3 mA DC voor het stuurcircuit bij de ingangsspanning in uitgeschakelde toestand.
Conventionele thermische stroom (Ith) voor hulpcontacten: AC/DC: 5 A
Standaard beschikbare kortsluitstroom, max: 70 kA bij 690 V voor maximale FLC. Maximaal aantal sensoren voor PTC-ingangswaarden: 6.
Inschakelstroomregelmodule: 5A bij 24V DC (-15%, +10%)
Spanning bij PTC-aansluitingen (RPTC = open), maximaal: 30V voor PTC-ingangswaarden
Transient Watts Control Module: 60 W @ 24V DC (-15%, +10%)
Stationair vermogensregelmodule: 24 W bij 24 V DC (-15%, +10%)
Spanning bij PTC-aansluitingen (RPTC = 4 kΩ), max.: <7,5 voor PTC-ingangswaarden
Reactietijd voor PTC-ingangswaarden: 800 ms
Inschakeltijdregelmodule: 250 ms bij 24V DC (-15%, +10%)
Transient Time Control Module: 500 ms @ 24V DC (-15%, +10%)
Koudebestendigheid van de PTC-sensorketen, max.: 1500 Ω voor PTC-ingangswaarden
Toerentelleringang: 0...5V DC @ 4,5V DC = 100% snelheid
Voedingsregelmodule, min.: 1608-XLP50E @ 24V DC (-15%, +10%)
Kortsluituitschakelweerstand voor PTC-ingangswaarden: 25 Ω ± 10 Ω
Responsweerstand voor PTC-ingangswaarden: 3400 Ω ± 150 Ω
Resetweerstand voor PTC-ingangswaarden: 1600 Ω ± 100 Ω
Ingangsspanning in uitgeschakelde toestand, max.: 50V AC bij 10V DC/12V AC voor het stuurcircuit
Ingangsspanning in ingeschakelde toestand, minimaal: 85V AC bij 18,2V DC/20,4V AC voor het stuurcircuit

Over de serie

Productfamilie en positionering

SMC Flex maakt deel uit van de Smart Motor Controller (SMC™)-familie. Het is een modulaire, op een microprocessor gebaseerde softstarter die is ontworpen voor het aansturen en beveiligen van driefasige inductiemotoren.

Belangrijkste kenmerken

Modulair ontwerp: Verwijderbare besturingsmodule, voedingsmodules en ventilatorunit voor eenvoudigere installatie, onderhoud en service.
Geavanceerde intelligentie: Ingebouwd lcd-scherm en toetsenbord voor lokale configuratie; ook configureerbaar via pc-software.
Geïntegreerde bypass: Zodra de motor op volle snelheid draait, overbruggen interne bypasscontacten de SCR's om warmte te verminderen en ruimte te besparen.
Meerdere bedieningsmodi:
– Zachte start, stroombegrenzing, kickstart, dubbele hellingstart, start met volledige spanning
– Pompregeling (voor het verminderen van vloeistofschommelingen)
– Vooraf ingestelde lage snelheid (voor positionering/uitlijning)
– Smart Motor Braking (SMB™), Accu‑Stop™, Langzame snelheid met remfunctie
– Lineaire snelheidsversnelling (vereist toerenteller)
Flexibiliteit in communicatie: Ingebouwde DPI-poorten voor het aansluiten van Human Interface Modules (HIM's) en communicatieadapters (DeviceNet™, EtherNet/IP™, PROFIBUS, Modbus/TCP, enz.).
Uitgebreide diagnostiek en meting: Realtime monitoring van stroom, spanning, vermogen, energie, arbeidsfactor, thermisch vermogen van de motor, enz.
Beveiliging en alarmen: Dit omvat overbelasting, onderspanning, overspanning, fase-onbalans, blokkering, stilstand, aardfout en meer.

Accessoires en opties

Beveiligingsmodules: Voor beveiliging aan de net- of belastingszijde (480V of 600V).
Aansluitklemmen: Vereist voor controllers met een nominale stroomsterkte van 108 A en hoger.
Human Interface Modules (HIM's): Handheld of op de deur gemonteerde LCD-toetsenbordjes.
Communicatiemodules: Adapters voor diverse industriële netwerken.
Upgradekits: maken conversie mogelijk van SMC Flex naar SMC-50 controllers (met bypass).
