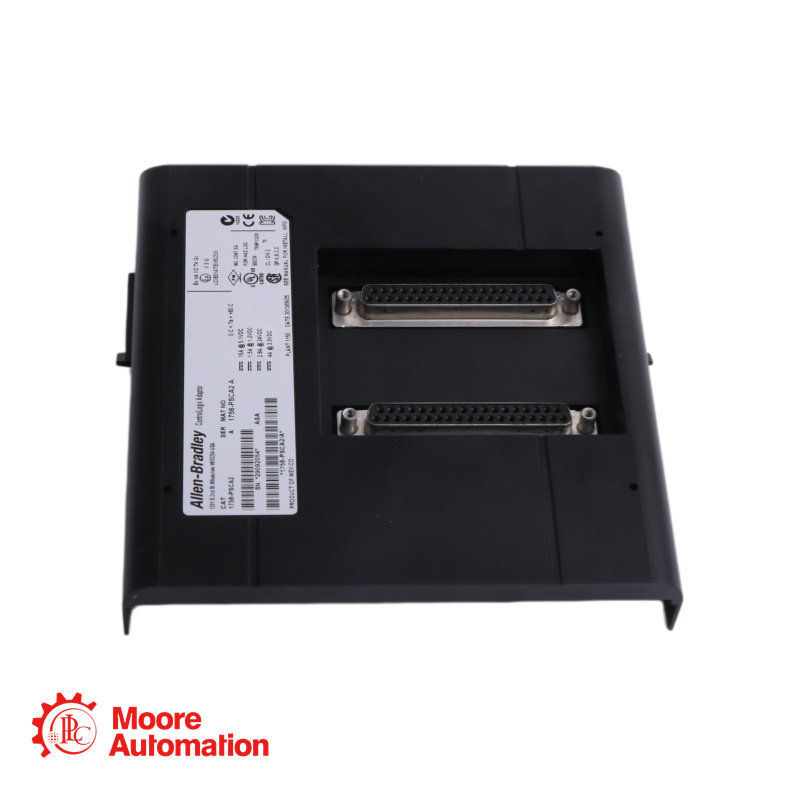

PLC 1756-PSCA2 Adaptermodule

1756-PSCA2

Overzicht

Specificaties

De 1756-PSCA2 chassisadaptermodule is een passief apparaat dat is ontworpen om stroom van één of twee redundante voedingen naar de enkele voedingsconnector op het chassis (alleen serie B) backplane te leiden.

Producttype: Redundante voeding chassisadapter
Uitgangsstroomcapaciteit:
5,1V DC: 15,0 A
3,3V DC: 4,0 A
24V DC: 2,8 A
1,2V DC: 1,5 A
Bedrijfstemperatuur: 0 °C tot +60 °C (+32 °F tot +140 °F)

1756-PSCA2

Vraag

Antwoord

Wat is het doel van de 1756-PSCA2?

Het vormt de interface tussen de redundante voedingen en het chassis. Het ontvangt stroom van een of twee externe voedingen (zoals de 1756-PA75R of 1756-PB75R) en levert deze via één enkele verbinding aan het chassis-backplane.

Kan ik met deze adapter zowel wisselstroom- als gelijkstroomvoedingen gebruiken?

Ja, het redundante voedingssysteem maakt het mogelijk om wisselstroomvoedingen (bijv. 1756-PA75R) en gelijkstroomvoedingen (bijv. 1756-PB75R) te combineren wanneer deze samen met de 1756-PSCA2 worden gebruikt.

Heeft de 1756-PSCA2 een eigen stroombron nodig?

Nee. Het is een passief apparaat. Het heeft geen eigen stroomingang en verbruikt geen stroom om te functioneren. Het leidt simpelweg stroom van de aangesloten redundante voedingen naar de behuizing.
