PLC 1771-A1B 4-sleufs I/O-chassis

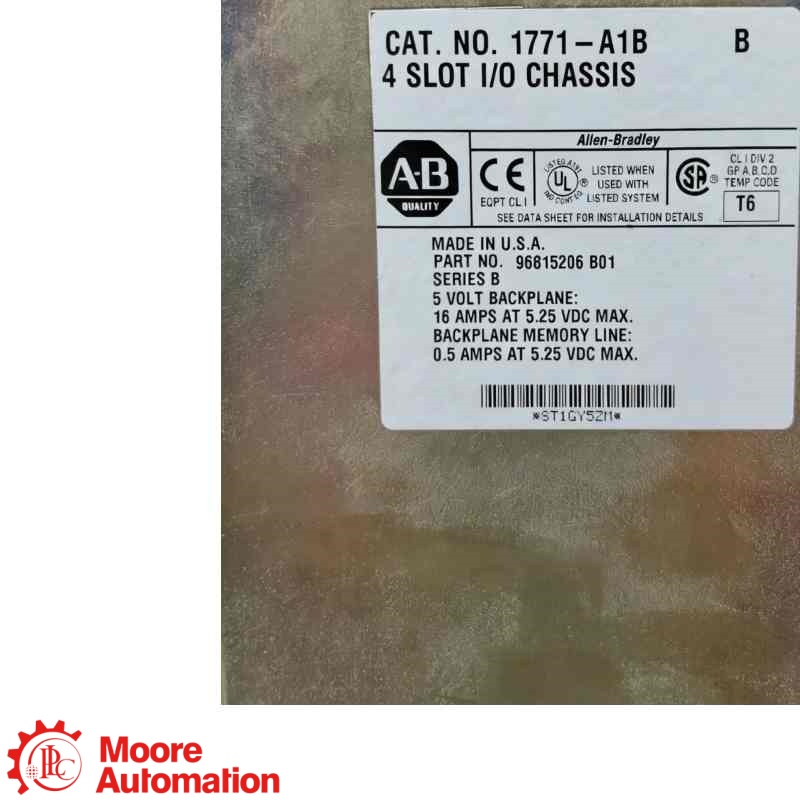

De 1771-A1B Dit is een universeel I/O-chassis met vier sleuven, geschikt voor een maximale backplane-stroom van 16 A bij 5 V DC. Tel de backplane-stroom van elke geïnstalleerde module bij elkaar op en zorg ervoor dat het totaal binnen deze limiet blijft voordat u het systeem in gebruik neemt.

De 1771-A1B Dit onderdeel is gedocumenteerd als de compatibele vervanging voor de Serie A en vervangt 1771-A1. Noteer vóór de vervanging de posities van de modules, de chassisreeks, de sleutel en de bedrading, en controleer vervolgens of elke geïnstalleerde module compatibel blijft.

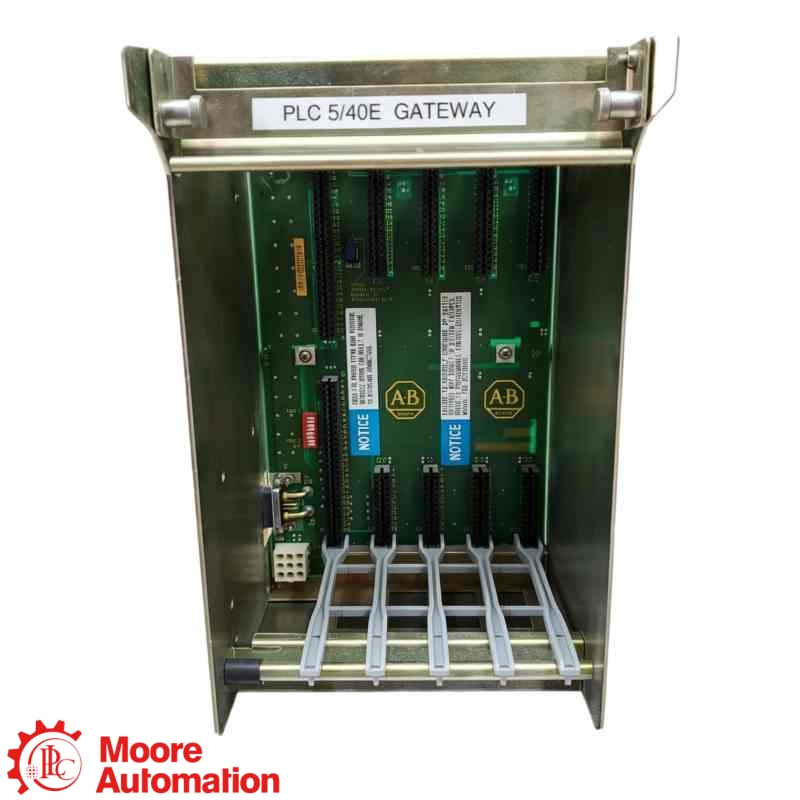

De 1771-A1B Biedt vier I/O-modulesleuven. Behoud de vereiste modulevolgorde en sleutelvolgorde, controleer of alle geplande modules fysiek passen en verifieer dat hun gecombineerde 5 V DC-backplane-stroomverbruik niet meer dan 16 A bedraagt.

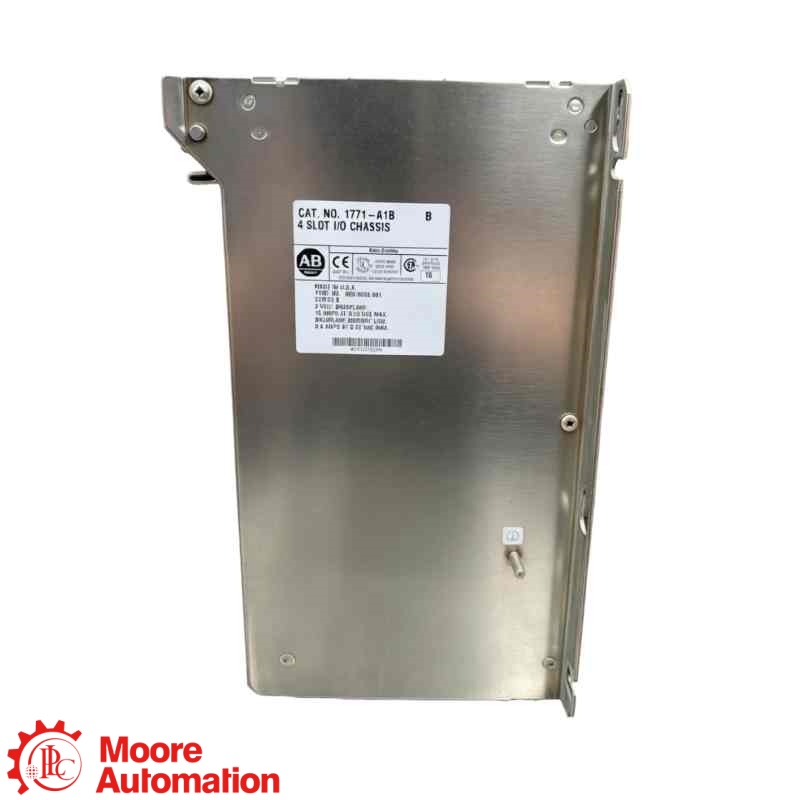

De 1771-A1B Het is een paneelgemonteerd apparaat met afmetingen van 229 × 315 × 193 mm (B × H × D). Houd rekening met voldoende ruimte in de kast voor het chassis en de geïnstalleerde modules, en met het gewicht van 3,6 kg zonder modules.

De 1771-A1B Het apparaat werkt bij temperaturen van 0 tot 60 °C met een niet-condenserende luchtvochtigheid van 5 tot 95% en heeft een open behuizing. De behuizing moet tevens voldoen aan de opgegeven trillings- en schoklimieten.

Voor 1771-A1BNoteer het volledige catalogusnummer, de chassisreeks, de volgorde van de geïnstalleerde modules, de sleutelcodering, de aansluitingen van de bedradingsarmen, de aarding en de totale belasting van het backplane. Deze gegevens zijn nodig om de bestaande configuratie met vier sleuven te reproduceren zonder aannames over compatibiliteit.

Voor 1771-A1BGeef het exacte catalogusnummer, de chassisreeks, de modulelijst, het typeplaatje en installatiefoto's, de benodigde hoeveelheid, de bestemming en het vervangingsdoel op. Deze gegevens helpen bij de verificatie van het chassis met vier sleuven en de vereisten voor het geïnstalleerde systeem.
