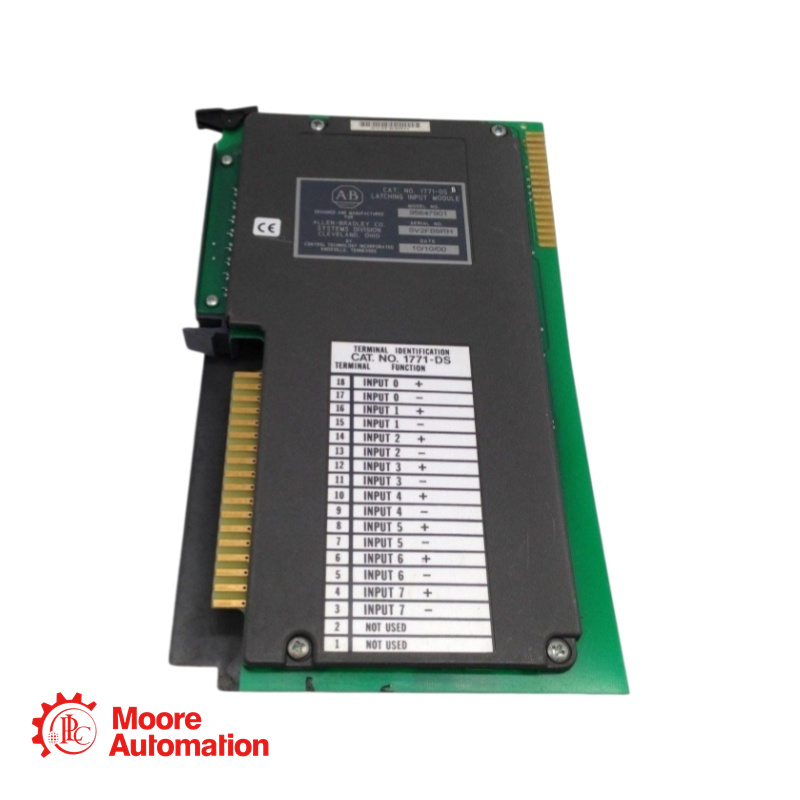

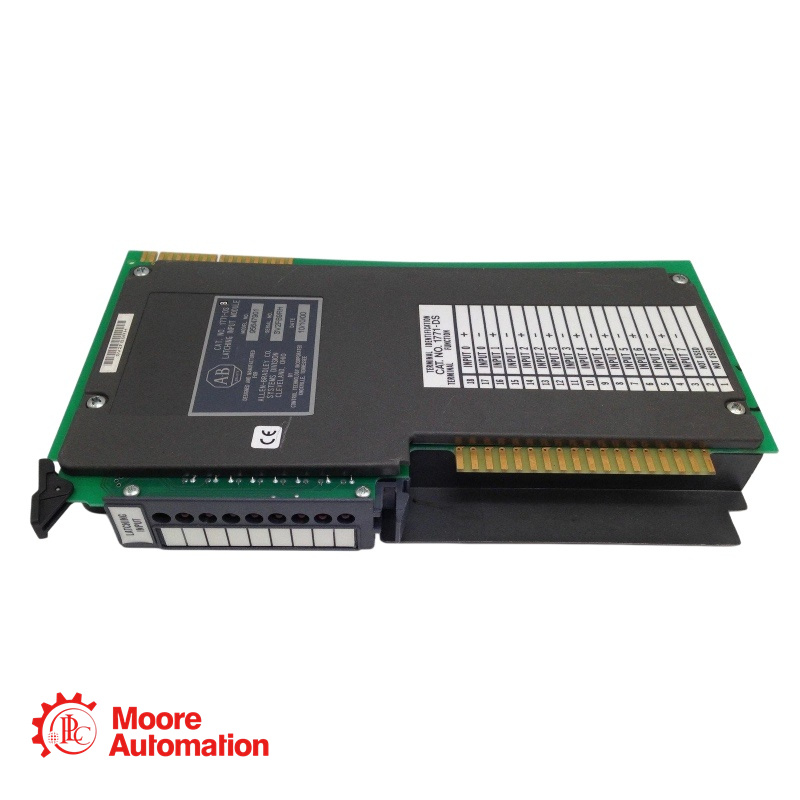

PLC 1771-DS Invoermodule

<1771-DS Beschrijving>

De PLC 1771-DS is een latching-module met een ingangsspanning van 10-27V DC. Hij vergrendelt en detecteert pulsen met een duur van 0,1-5,0 ms. Via een ingangsterminal detecteert de module pulsen en plaatst een bit in een corresponderende afbeeldingsadrestabel tijdens de volgende I/O-scan. De 1771-DS-module reageert op pulsen met behulp van een optische sensor met een geïsoleerde gate-uitgang en een geïsoleerde puls-uitgang. De ingang van deze module kan op twee manieren werken. Zonder koppeling werkt de module onafhankelijk, en wanneer deze gekoppeld is, reageert hij ofwel op een bepaalde puls ofwel op het gatesignaal. De puls die deze module kan detecteren, heeft de minimale pulsbreedte. Met een pulsdetectietijd van 0,1 ms, 0,5 ms, 1,0 ms, 2,5 ms of 5,0 ms kunt u de pulsen selecteren door de duur van enkele typische pulsen te meten. Het wordt aanbevolen om de kortst mogelijke bruikbare opnametijd te selecteren voor de gekoppelde ingang. De 1771-DS heeft bij elke puls hersteltijd nodig, afhankelijk van de geselecteerde tijd. Deze module biedt twee manieren om de vergrendelde ingangen te resetten. Kiest u "master", dan worden alle ingangen gereset. Kiest u "individueel", dan worden de individuele ingangen gereset. De 1771-DS werkt bij een temperatuur van 0-60 °C en een opslagtemperatuur van -40-85 °C met een relatieve luchtvochtigheid van 5-95% zonder condensatie. Plaats bij het selecteren van modulefuncties de juiste paren stekkers of jumperpinnen bij elkaar. De maximale omgekeerde spanning bedraagt ​​240 V DC en dient ter bescherming van de ingang van de module. De 1771-DS-module is beveiligd met een sleutelmechanisme. Voorkom installatie in een verkeerde modulesleuf door sleutelbanden op de volgende posities te plaatsen: tussen pinnen 2 en 4 en tussen pinnen 18 en 20. Deze sleutelbanden hebben een I/O-chassis op de bovenste achterkant van de connector.
