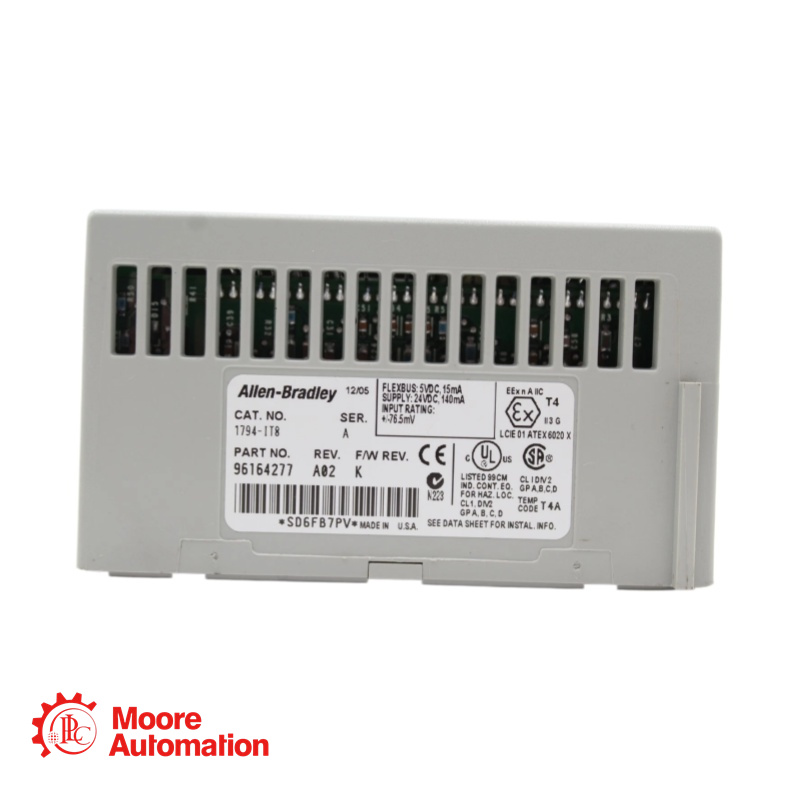

Beschrijving:1794-IT8

De 1794-IT8 is een FLEX I/O-module die is ontworpen voor de interface met een breed scala aan thermokoppels en signalen op millivoltniveau. De module biedt 8 onafhankelijke ingangskanalen die analoge temperatuur- of spanningssignalen omzetten in digitale data voor communicatie met een programmeerbare controller. Deze module is ideaal voor gedistribueerde I/O-toepassingen die kosteneffectieve temperatuurbewaking vereisen zonder dat snelle respons of extreme precisie nodig is. De module ondersteunt zowel geaarde als niet-geaarde thermokoppels, mits de juiste installatierichtlijnen worden gevolgd. Communicatie vindt doorgaans plaats via blokoverdracht (lezen/schrijven) via de FLEX I/O-adapter.

Parameters:1794-IT8

Productlijn: FLEX I/O
Producttype: Thermokoppel / Millivolt-ingangsmodule
Aantal ingangen: 8 kanalen
Millivoltbereik: ±76,5 mV
Resolutie: 16 bits (2,384 µV typisch)
Gegevensformaat: 16-bits binair in tweevoudig complement of offset (unipolair)
Voeding: 24V DC
FlexBus stroomverbruik: 20 mA
Stroomverbruik: maximaal 3 W bij 31,2 V DC
Isolatiespanning: Getest op 850V DC gedurende 1 seconde (tussen ingangen/gebruikersvoeding en logica)
Onderdrukking van normaalmodusruis: -60 dB bij 60 Hz
Kanaalbandbreedte: 0 tot 2,62 Hz (-3 dB)

FAQ:1794-IT8

Vraag 1: Welke soorten sensoren kan ik aansluiten op de 1794-IT8?
A: De module ondersteunt een breed scala aan thermokoppeltypen., inclusief J, K, E, R, N, S, B, C, T en L. Het accepteert ook een direct millivolt-ingangssignaal in het bereik van ±76,5 mV.

Vraag 2: Wat is het doel van de koudepuntcompensator (CJC)?
A: De CJC-module is nodig voor nauwkeurige thermokoppelmetingen. Deze meet de temperatuur op het aansluitpunt van het klemmenblok, waardoor de module de spanning kan compenseren die ontstaat waar de thermokoppeldraad de koperen klemmen raakt. Er worden twee compensatoren meegeleverd met de module, die op de 1794-TB3T-klemmenbasis worden gemonteerd.

Vraag 3: Wat gebeurt er als ik tijdens de configuratie een ongeldig thermokoppeltype selecteer?
A: Als een ongeldig thermokoppeltype is geselecteerd, zal de module de diagnostische bit "Bad Structure" instellen (Read Word 10/11, Bit 02). Dit duidt op een configuratiefout die een correcte werking verhindert totdat deze is gecorrigeerd.
