PLC 20-750-ENETR Dual Port Ethernet/IP optiemodule

Contactgegevens

20-750-ENETR Specificaties

20-750-ENETR Beschrijving

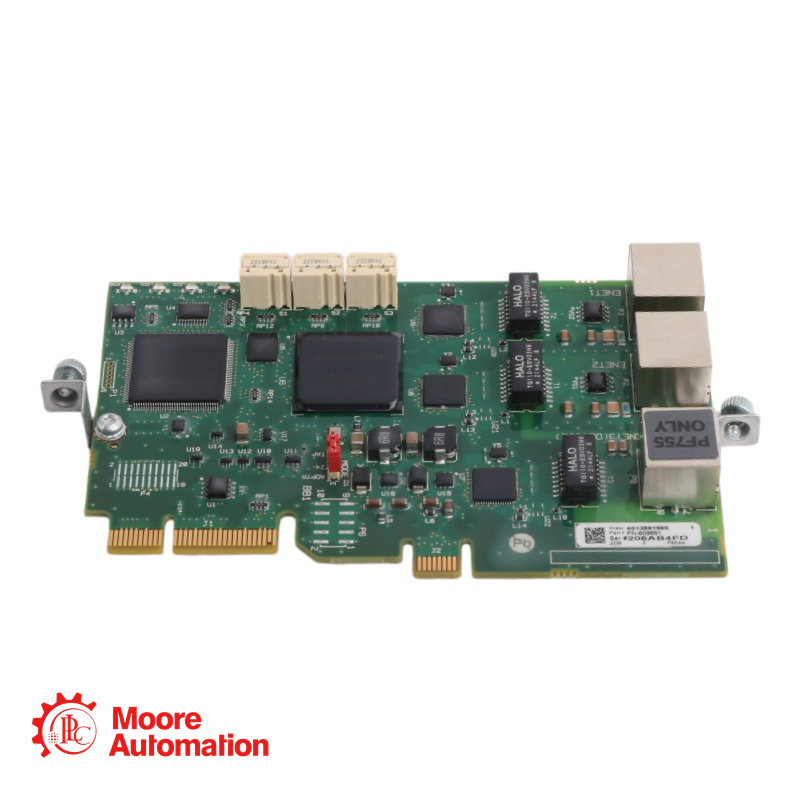

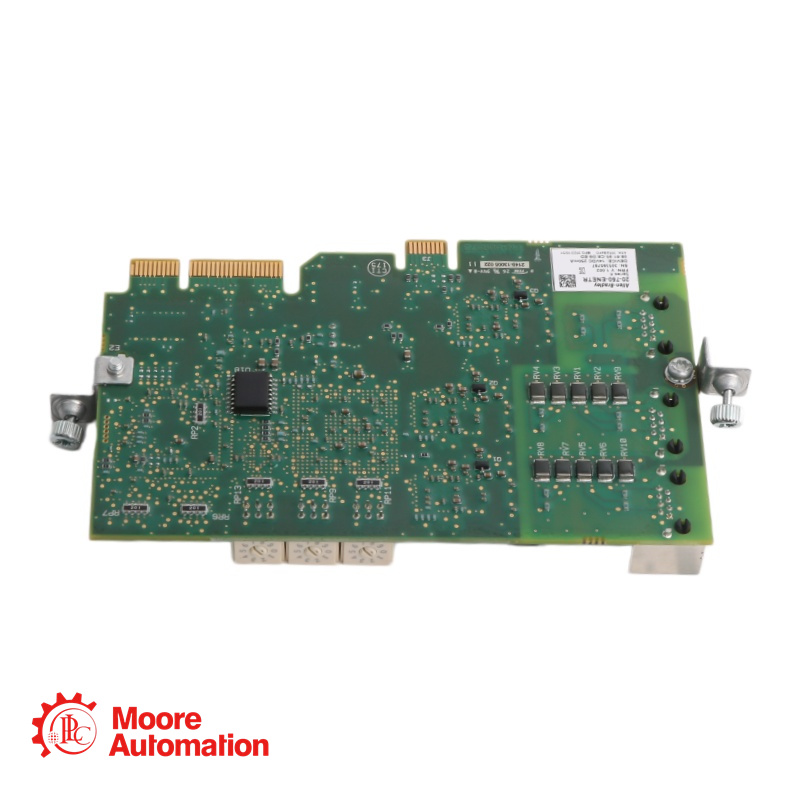

De 20-750-ENETR is een 750 Dual Port Ethernet/IP-optiemodule. Deze module heeft twee (2) Ethernet-IP-poorten en ondersteunt communicatiesnelheden van 10 Mbps full-duplex, 10 Mbps half-duplex, 100 Mbps full-duplex of 100 Mbps half-duplex. Deze module kan in tap- of adaptermodus werken.

In de Tap-modus werkt de optiemodule als een gateway en functioneert deze als een gateway.
Vergelijkbaar met de 1783-ETAP-module. De optiemodule stelt de 755-frequentieregelaar in staat om zijn I/O-verbinding uit te breiden naar een lineaire of device-level ring (DLR) netwerktopologie. De verbinding wordt tot stand gebracht door de meegeleverde Ethernetkabel aan te sluiten tussen de ENET3-netwerkpoort (van de optiemodule) en de ingebouwde EtherNet/IP-adapterpoort op de 755-frequentieregelaar. De 755 ondersteunt deze topologieën en maakt de functionaliteit 'Integrated Motion on the EtherNet/IP network' mogelijk.

20-750-ENETR Alternatieve namen

20-750-ENETR Veelgestelde vragen

Wat is de optiemodule 20-750-ENETR?

De 20-750-ENETR is een dual-port EtherNet/IP-optiemodule, ontworpen voor frequentieregelaars uit de PF 750-serie. Deze module voegt dual-port Ethernet/IP-communicatiemogelijkheden toe aan de frequentieregelaar, waardoor een naadloze integratie in moderne industriële netwerken mogelijk is.

Wat betekent het onderdeelnummer 20-750-ENETR?

20-750: Accessoire voor de PF 750-serie
ENETR: Ethernet-adapter met ondersteuning voor ringtopologie (DLR)

Wat is het verschil tussen de adaptermodus en de tapmodus?

Adaptermodus: De module functioneert als een standaard EtherNet/IP-adapter, waardoor de aandrijving via het netwerk door een controller kan worden aangestuurd.
Tap-modus: De module werkt als een gateway (vergelijkbaar met de 1783-ETAP-module), waardoor de aandrijving kan worden geïntegreerd in een lineaire of Device-Level Ring (DLR)-netwerktopologie. Een Ethernetkabel wordt aangesloten tussen de ENET3-poort van de module en de ingebouwde EtherNet/IP-poort op de aandrijving. Deze modus ondersteunt ook Integrated Motion via EtherNet/IP.

Hoeveel verbindingen ondersteunt deze module?

De module ondersteunt tot 30 Ethernet-verbindingen. Zowel de adapter- als de tapmodus ondersteunen 16 gelijktijdige MSG-instructieverbindingen. In de adaptermodus is er ook één exclusieve eigenaar-I/O-verbinding beschikbaar.

Zijn EDS-bestanden nodig voor de configuratie?

De module is voorzien van ingebouwde elektronische datasheets (EDS). Dit betekent dat de EDS-bestanden automatisch worden geladen wanneer de module op het netwerk wordt gedetecteerd, wat het configuratieproces vereenvoudigt.
