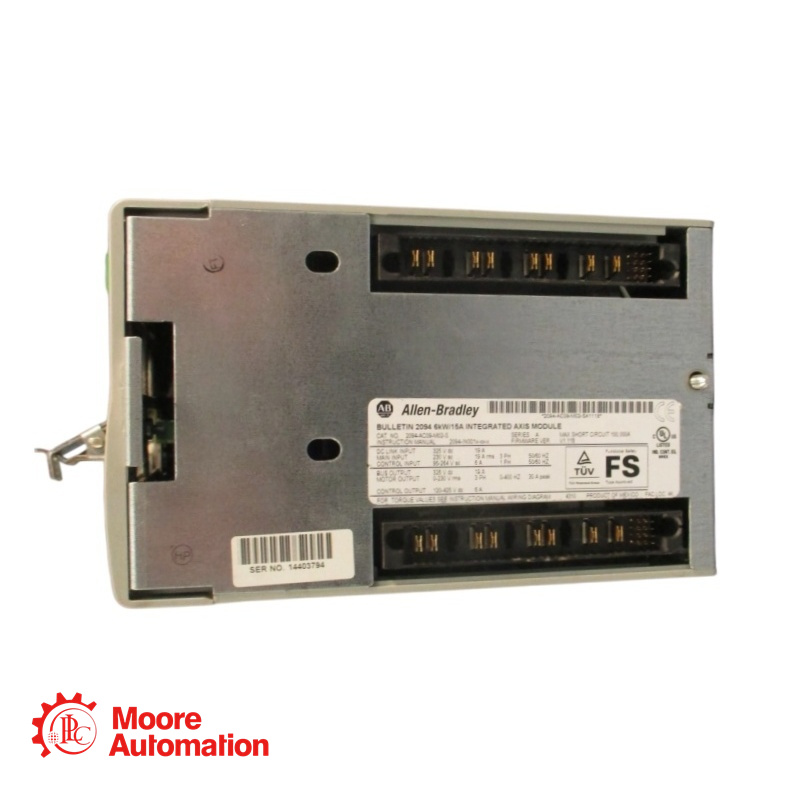

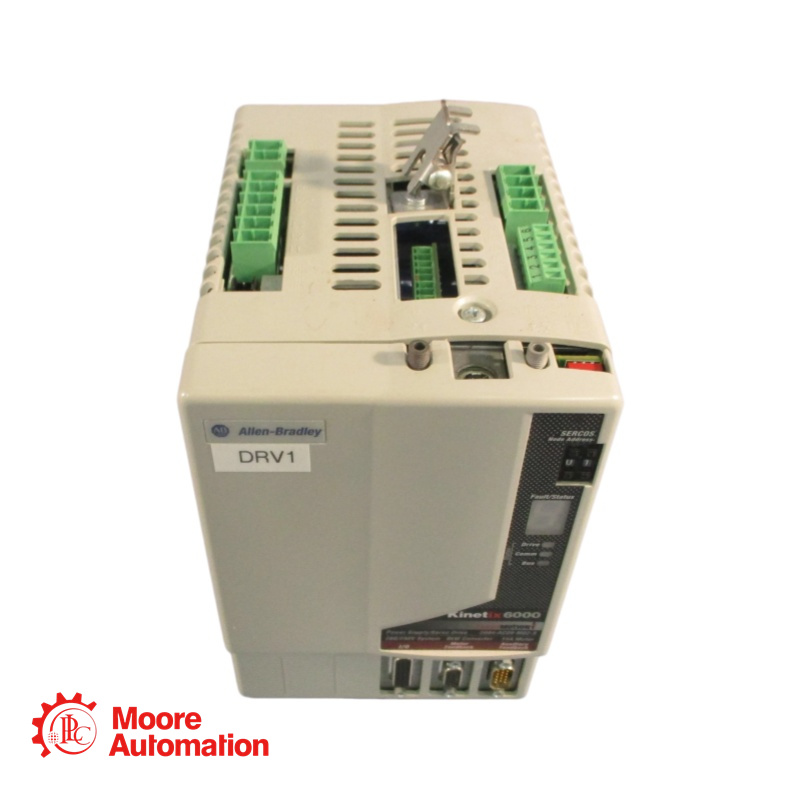

PLC 2094-AC09-M02-S Geïntegreerde asmodule

Betrouwbare ondersteuning begint hier:

5-sterrenmanager Frida

Telefoon/WhatsApp:+86 15359408275

E-mail: sales5@mooreplc.com

Locatie: 3203 Guomao Gebouw, nr. 388, Hubin South Road, Siming District, Xiamen, Fujian, China

Beschrijving:2094-AC09-M02-S

De 2094-AC09-M02-S is een geïntegreerde asmodule uit de 6000-serie. Deze specifieke module combineert twee functies in één unit:
Omvormer (voeding): Een 6 kW omvormer die 230V 3-fasen wisselstroom als ingangssignaal gebruikt en 325V gelijkstroom levert aan het aandrijfsysteem.
Omvormer (asaandrijving): Een 15A-omvormersectie die wordt gebruikt om één servomotor aan te sturen.
Deze module fungeert als het primaire voedingspunt voor een 6000 meerassig systeem. Het levert gelijkstroom aan de downstream asmodules (AM's) via de gedeelde gelijkstroombus. De module is voorzien van Safe Torque Off (STO)-functionaliteit, gecertificeerd voor SIL 3/PLe-toepassingen, en communiceert via het Sercos III glasvezelnetwerk.

Parameters:2094-AC09-M02-S

Moduletype: Geïntegreerde asmodule (IAM) - Voedingr Voeding (omvormer) + Axis-omvormer
Ingangsspanning (3-fasen): 195 - 264 V wisselstroom rms (nominaal: 230 V wisselstroom)
Ingangsfrequentie: 47 - 63 Hz (Nominaal: 50/60 Hz)
Ingangsstroom (nominaal/max.): 19 A (nominaal) / 37 A (max., 0-piek)
Busspanning (DC): 325V DC (nominaal)
Omvormervermogen: 6 kW (continu), 12 kW (piek)
Uitgangsstroom van de omvormer: 15 A (nominaal vermogen van de omvormer) / 19 A (nominaal vermogen)
Maximale uitgangsstroom: 38 A (rms)

Veelgestelde vragen:2094-AC09-M02-S

Vraag 1: Kan ik deze frequentieregelaar gebruiken met een 120V eenfasige ingang?
A: Nee. Deze module is alleen geschikt voor een driefasige wisselstroomingang van 195-264V. Het gebruik van een eenfasige ingang zal het vermogen van de omvormer aanzienlijk verminderen en kan operationele problemen of storingen veroorzaken.

Vraag 2: Wat betekent de "S" in het catalogusnummer?
A: In catalogusnummer 2094-AC09-M02-S geeft de "S" aan dat de module gebruikmaakt van het Sercos III-communicatieprotocol. Dit is een glasvezelbus voor realtime bewegingsdetectie. Kinetix 6000-aandrijvingen met de toevoeging "E" zijn voor EtherNet/IP.
