PLC 25A-D013N104 5,5 kW driefase AC-aandrijving

Productoverzicht

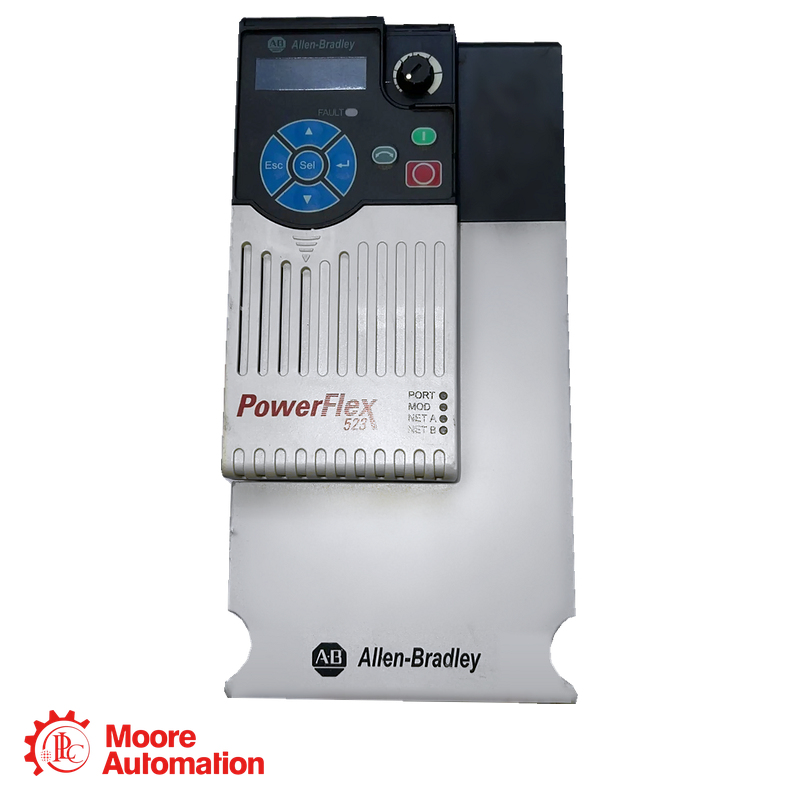

De 25A-D013N104 Dit is een frequentieomvormer voor het regelen van de snelheid en het koppel van driefasige inductiemotoren. Hij werkt op een driefasige wisselspanning van 380-480 V en levert een nominale uitgangsstroom van 13,0 A. Dit model ondersteunt motoren met een vermogen van 5,5 kW of 7,5 pk, zowel voor normale als zware toepassingen. Het programmeerbare uitgangsfrequentiebereik loopt van 0 tot 500 Hz, waardoor engineers de motorsnelheid, acceleratie en deceleratie van de aangesloten machine kunnen aanpassen. Mogelijke motorbesturingsopties zijn volt-per-hertz-regeling, sensorloze vectorregeling en sensorloze vectorregeling met een energiebesparende modus. De frequentieomvormer kan bedieningscommando's ontvangen via het geïntegreerde toetsenbord, de bedieningsterminals, de RS485-interface of een optionele communicatieadapter.

Technische specificaties

Voordelen&Functies

AToepassingsgebieden

Transportband- en materiaalbehandelingssystemen--De 25A-D013N104 kan transportbanden regelen die worden gebruikt voor overslag-, accumulatie-, sorteer- en laadprocessen. Gecontroleerde acceleratie kan bandslip verminderen en plotselinge belasting van tandwielkasten, koppelingen en getransporteerde materialen minimaliseren.

Pompen en ventilatieapparatuurDe frequentieregelaar kan de snelheid van procespompen, afzuigventilatoren en ventilatieapparatuur aanpassen. Door de motorsnelheid af te stemmen op de werkelijke debiet- of drukbehoefte kan de processtabiliteit worden verbeterd en onnodig energieverbruik worden verminderd.

Mengers en roerwerkenHet is geschikt voor mixers, roerwerken en mengapparatuur met motoren tot 5,5 kW. Sensorloze vectorregeling kan de koppelrespons verbeteren wanneer de belasting consistent moet werken over verschillende snelheidsbereiken.

Verpakkings- en verwerkingsmachinesHet model kan invoersystemen, verpakkingsmechanismen, compacte verwerkingsmachines en productiehulpmiddelen aansturen. Programmeerbare ingangen maken het mogelijk om richting, snelheid en bedieningscommando's af te stemmen op de machinevolgorde.

Veelgestelde vragen

Vraag 1. Welke motorgrootte is geschikt voor 25A-D013N104?
De frequentieregelaar is geschikt voor een driefasige inductiemotor van 5,5 kW of 7,5 pk. De nominale stroomsterkte van de motor mag de nominale uitgangsstroom van 13,0 A van de frequentieregelaar niet overschrijden. Controleer de aanloopkoppel- en overbelastingsvereisten voor de daadwerkelijke belasting.

Vraag 2. Is er een EMC-filter geïntegreerd in de N104-configuratie?
Nee. Deze configuratie bevat geen geïntegreerd EMC-filter. Indien filtering vereist is, dient een extern filter te worden gekozen na beoordeling van het voedingssysteem, de lengte van de motorkabel, de aarding en de indeling van de behuizing.

Vraag 3. Hoe moet het warmteverlies van 170 W worden opgevangen?
De schakelkast moet de door de frequentieregelaar gegenereerde warmte afvoeren en tegelijkertijd de toegestane omgevingstemperatuur handhaven. Technici dienen te zorgen voor voldoende ventilatie, de vereiste vrije ruimte boven en onder de frequentieregelaar in acht te nemen en te voorkomen dat warmtegevoelige apparatuur direct boven de frequentieregelaar wordt geplaatst.
