PLC 25A-D017N104 7,5 kW driefase AC-aandrijving

Productoverzicht

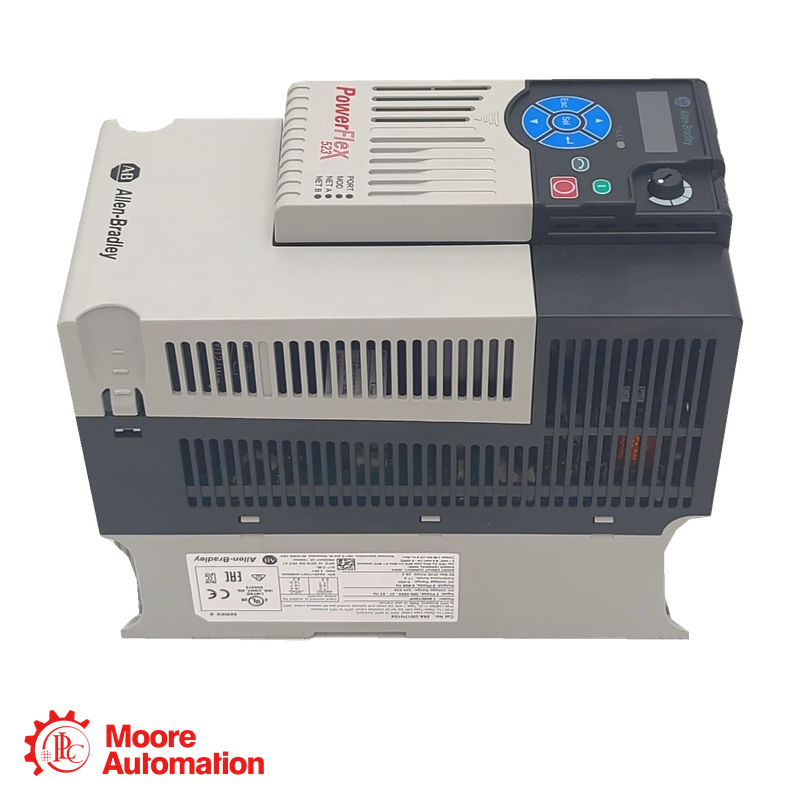

De 25A-D017N104 Dit is een frequentieomvormer voor het regelen van de snelheid en het koppel van driefasige inductiemotoren. Hij werkt op een driefasige wisselstroomvoeding van 380-480 V en levert een nominale uitgangsstroom van 17,0 A. Dit model ondersteunt motoren met een vermogen van 7,5 kW of 10 pk, zowel voor normale als zware toepassingen. Het programmeerbare uitgangsfrequentiebereik loopt van 0 tot 500 Hz, waardoor engineers de motorsnelheid, acceleratie en deceleratie kunnen configureren voor verschillende machinebelastingen. Mogelijke motorbesturingsopties zijn volt-per-hertz-regeling, sensorloze vectorregeling en sensorloze vectorregeling met een energiebesparende modus. Bedieningscommando's kunnen worden ontvangen via het geïntegreerde toetsenbord, de bedieningsklemmen, de ingebouwde RS485-interface of een optionele communicatieadapter. 25A-D017N104 Het maakt gebruik van een Frame C-behuizing met IP20-bescherming tegen open oppervlakken. De N104-configuratie bevat geen geïntegreerd EMC-filter.

Technische specificaties

Voordelen&Functies

AToepassingsgebieden

Transportband- en materiaalbehandelingssystemen--De 25A-D017N104 kan transportbanden regelen die worden gebruikt voor bulktransport, accumulatie, sortering en beweging in productielijnen. Gecontroleerde acceleratie kan bandslip verminderen en de belasting op tandwielkasten, koppelingen en getransporteerde materialen beperken.

Pompen en ventilatieapparatuurDe frequentieregelaar kan procespompen, circulatiesystemen, koelventilatoren en industriële ventilatieapparatuur aansturen. Door de motorsnelheid aan te passen aan de werkelijke debiet- of drukbehoefte kan de processtabiliteit worden verbeterd en onnodig energieverbruik worden verminderd.

Mengers en roerwerkenHet is geschikt voor mixers, roerwerken en mengapparatuur met motoren tot 7,5 kW. Sensorloze vectorregeling kan de koppelrespons verbeteren wanneer het proces consistent moet werken over verschillende snelheidsbereiken.

Veelgestelde vragen

Vraag 1. Welke motorgrootte is geschikt voor 25A-D017N104?
De frequentieregelaar is geschikt voor een driefasige inductiemotor van 7,5 kW of 10 pk. De nominale stroom van de motor mag de nominale uitgangsstroom van 17,0 A van de frequentieregelaar niet overschrijden en het benodigde aanloopkoppel moet binnen de toegestane bedrijfsstroomlimiet blijven.

Vraag 2. Kan dit model werken op een eenfasige voeding?
Nee. De 25A-D017N104 is gespecificeerd voor een driefasige wisselstroomvoeding van 380–480V. De ingangsspanning, faseconfiguratie, aardingssysteem en beveiliging van de aftakcircuits moeten vóór installatie worden gecontroleerd.

Vraag 3. Waar moet rekening mee worden gehouden bij het beheersen van het warmteverlies van 221 W?
De schakelkast moet voldoende luchtstroom leveren om de frequentieregelaar binnen de toegestane bedrijfstemperatuur te houden. Ingenieurs dienen de vereiste montageafstanden in acht te nemen en het warmteverlies van 221 W mee te nemen in de thermische berekening van de kast.
