PLC 25A-D024N104 11 kW driefase AC-aandrijving

Productoverzicht

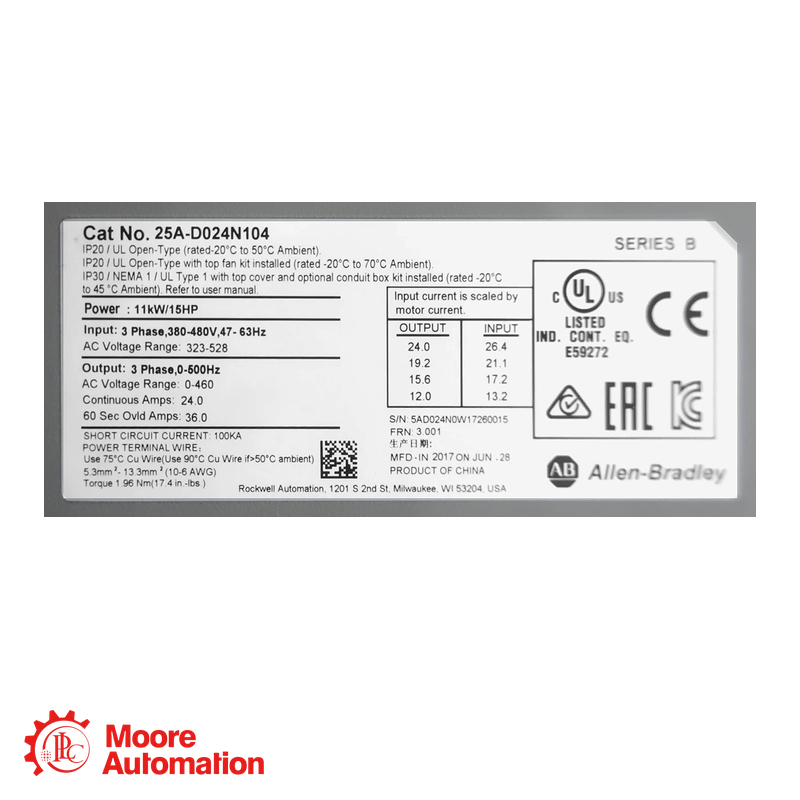

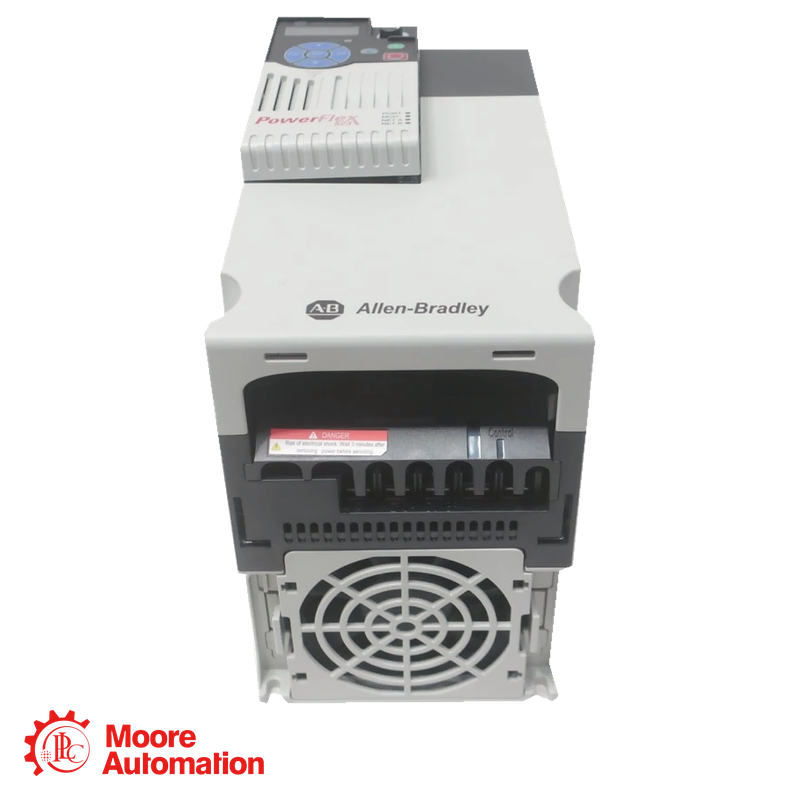

De 25A-D024N104 Dit is een frequentieomvormer voor het regelen van de snelheid en het koppel van driefasige inductiemotoren. Hij werkt op een driefasige wisselspanning van 380-480 V en levert een nominale uitgangsstroom van 24,0 A. Dit model ondersteunt motoren met een vermogen van 11 kW of 15 pk, zowel voor normale als zware toepassingen. Het programmeerbare uitgangsfrequentiebereik loopt van 0 tot 500 Hz, waardoor de motorsnelheid, acceleratie en deceleratie kunnen worden geconfigureerd voor de aangesloten machines. Mogelijke motorbesturingsopties zijn volt-per-hertz-regeling, sensorloze vectorregeling en sensorloze vectorregeling met een energiebesparende modus. Commando's kunnen worden ontvangen via het geïntegreerde toetsenbord, de bedieningsklemmen, de ingebouwde RS485-interface of een optionele communicatieadapter. 25A-D024N104 Het systeem maakt gebruik van een Frame D-behuizing met IP20-bescherming voor open ruimtes. De N104-configuratie bevat geen geïntegreerd EMC-filter. Kastventilatie, elektrische beveiliging, aarding en kabelgeleiding van de motor moeten tijdens het systeemontwerp worden geëvalueerd.

Technische specificaties

Voordelen&Functies

AToepassingsgebieden

Transportband- en materiaalbehandelingssystemen--De 25A-D024N104 kan transportbanden regelen die worden gebruikt voor het verplaatsen, laden, overladen en transporteren van bulkmaterialen op productielijnen. Gecontroleerde acceleratie helpt bandslip en mechanische belasting te verminderen bij het starten van zwaardere lasten.

Pompen en waterbehandelingsapparatuurDe frequentieregelaar kan de snelheid van procespompen, circulatiepompen en waterbehandelingsapparatuur aanpassen. Door de motorsnelheid af te stemmen op de werkelijke druk- of debietvraag kan de processtabiliteit worden verbeterd en onnodig energieverbruik worden verminderd.

Ventilatoren en ventilatiesystemen--Het is geschikt voor afzuigventilatoren, koelsystemen en industriële ventilatieapparatuur aangedreven door motoren tot 11 kW. De instelbare snelheid maakt het mogelijk de luchtstroom aan te passen aan veranderende procesvereisten.

Mengmachines en verwerkingsmachinesHet model kan mixers, roerwerken en verwerkingsapparatuur aansturen die een regelbare motorsnelheid vereisen. Sensorloze vectorregeling kan de koppelrespons verbeteren wanneer de belasting tijdens bedrijf verandert.

PLC-gestuurde productieapparatuurDe frequentieregelaar kan worden geïntegreerd in PLC-gestuurde machines via digitale ingangen, een analoge referentie of RS485-communicatie. Optionele communicatieadapters kunnen worden geselecteerd wanneer een andere ondersteunde netwerkmethode vereist is.

Veelgestelde vragen

Vraag 1. Welke motorgrootte is geschikt voor 25A-D024N104?
De frequentieregelaar is geschikt voor een driefasige inductiemotor van 11 kW of 15 pk. De nominale stroom van de motor mag de nominale uitgangsstroom van 24,0 A van de frequentieregelaar niet overschrijden en het vereiste aanloopkoppel moet binnen het geselecteerde nominale vermogen blijven.

Vraag 2. Kan dit model werken met een eenfasige ingang?
Nee. De 25A-D024N104 is gespecificeerd voor een driefasige wisselstroomvoeding van 380–480V. De ingangsspanning, faseconfiguratie, aardingssysteem en beveiliging van de aftakcircuits moeten vóór installatie worden gecontroleerd.

Vraag 3. Hoe werkt dat? 25A-D024N104 verschillen van 25A-D017N104?
De 25A-D024N104 heeft een vermogen van 11 kW, 15 pk en een stroomsterkte van 24,0 A en maakt gebruik van een Frame D-behuizing. De 25A-D017N104 heeft een vermogen van 7,5 kW, 10 pk en een stroomsterkte van 17,0 A en maakt gebruik van een kleinere Frame C-behuizing. De afmetingen, de ingangsstroom en de warmteafvoer verschillen.
