PLC 25A-D6P0N104 2,2 kW driefase AC-aandrijving

Productoverzicht

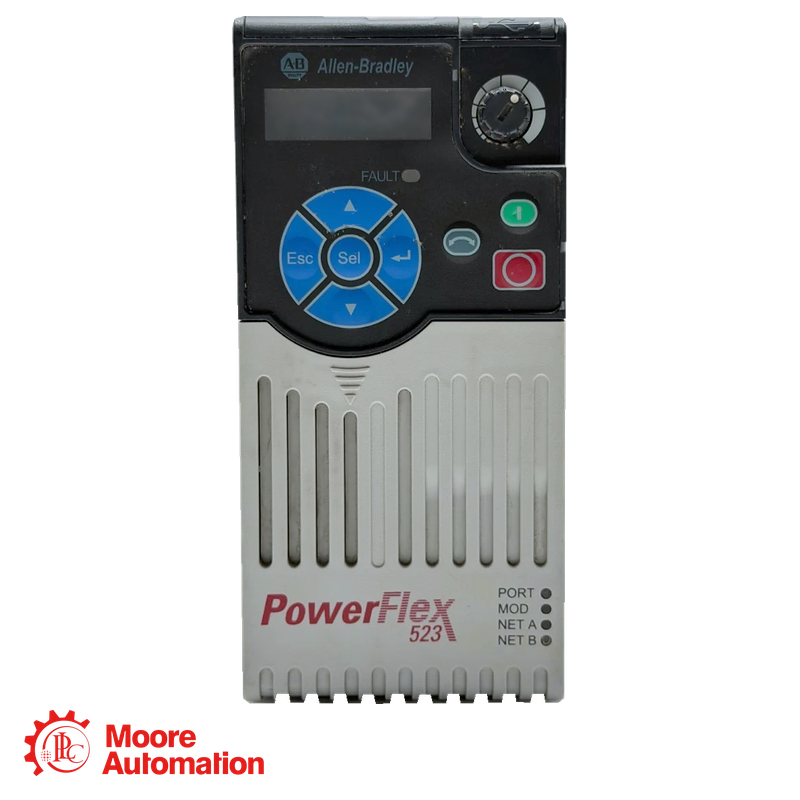

De 25A-D6P0N104 Dit is een frequentieomvormer voor het regelen van de snelheid en het koppel van driefasige inductiemotoren. Hij werkt op een driefasige wisselspanning van 380-480 V en levert een nominale uitgangsstroom van 6,0 A. Dit model ondersteunt motoren met een vermogen van 2,2 kW of 3 pk, zowel in normale als zware toepassingen. De programmeerbare uitgangsfrequentie loopt van 0 tot 500 Hz, waardoor de motorsnelheid, acceleratie en deceleratie kunnen worden aangepast aan de aangesloten apparatuur. Beschikbare motorbesturingsmethoden zijn onder andere volt-per-hertz-regeling, sensorloze vectorregeling en sensorloze vectorregeling met een energiebesparende modus. Commando's kunnen worden ontvangen via het geïntegreerde toetsenbord, digitale en analoge aansluitingen, de ingebouwde RS485-interface of een optionele communicatieadapter. De frequentieomvormer maakt gebruik van een Frame A-behuizing met IP20-beschermingsklasse voor open toepassingen. De N104-configuratie bevat geen geïntegreerd EMC-filter. Externe filtering, aftakbeveiliging, aarding en motorbekabeling moeten worden gekozen op basis van de installatieomgeving.

Technische specificaties

Voordelen&Functies

AToepassingsgebieden

Pompen en ventilatieapparatuurDe frequentieregelaar kan kleine industriële pompen, afzuigventilatoren, koelventilatoren en ventilatieapparatuur aansturen. Door de motorsnelheid aan te passen aan de procesbehoefte kan de doorstroming beter worden geregeld en onnodig energieverbruik worden verminderd.

Mengers en roerwerkenHet is geschikt voor mengers, doseerapparatuur en roerwerken die worden aangedreven door motoren tot 2,2 kW. Sensorloze vectorregeling kan zorgen voor verbeterde koppelprestaties wanneer de belasting constant op een lagere snelheid moet werken.

Verpakkings- en verwerkingsmachinesHet model kan aansturingen verzorgen voor invoersystemen, verpakkingsmechanismen, sealapparatuur en compacte verwerkingsmachines. Dankzij de programmeerbare ingangen kunnen start-, stop-, richting- en vooraf ingestelde snelheidscommando's in de bedieningssequentie worden opgenomen.

OEM- en PLC-gestuurde machinesDe Frame A-behuizing is geschikt voor installatie in compacte machinebesturingspanelen. Een PLC kan de aandrijving aansturen via digitale terminals, een analoge referentie, RS485-communicatie of een optionele communicatieadapter.

Veelgestelde vragen

Vraag 1. Welke motorgrootte is geschikt voor 25A-D6P0N104?
De frequentieregelaar is geschikt voor een driefasige inductiemotor van 2,2 kW of 3 pk. De nominale stroom van de motor mag de nominale uitgangsstroom van 6,0 A van de frequentieregelaar niet overschrijden. Controleer de aanloopkoppel- en overbelastingsvereisten voor de daadwerkelijke belasting.

Vraag 2. Kan 25A-D6P0N104 Werken op een eenfasige voeding?
Nee. Dit model is gespecificeerd voor een driefasige wisselstroomingang van 380-480V. De ingangsspanning, faseconfiguratie, aarding en beveiliging van de aftakleiding moeten vóór installatie worden gecontroleerd.

Vraag 3. Hoe werkt dat? 25A-D6P0N104 verschillen van 25A-D4P0N104?
De 25A-D6P0N104 heeft een vermogen van 2,2 kW, 3 pk en een stroomsterkte van 6,0 A. De 25A-D4P0N104 heeft een vermogen van 1,5 kW, 2 pk en een stroomsterkte van 4,0 A. Beide motoren gebruiken een Frame A-behuizing, maar de motorstroom, de ingangsbeveiliging en de warmteafvoer verschillen.
