REF 542plus 1VCF752000 Voedingsterminal - ABB

Neem hier contact op!

Verkoop Manager Frida ★★★★★

Beschrijving

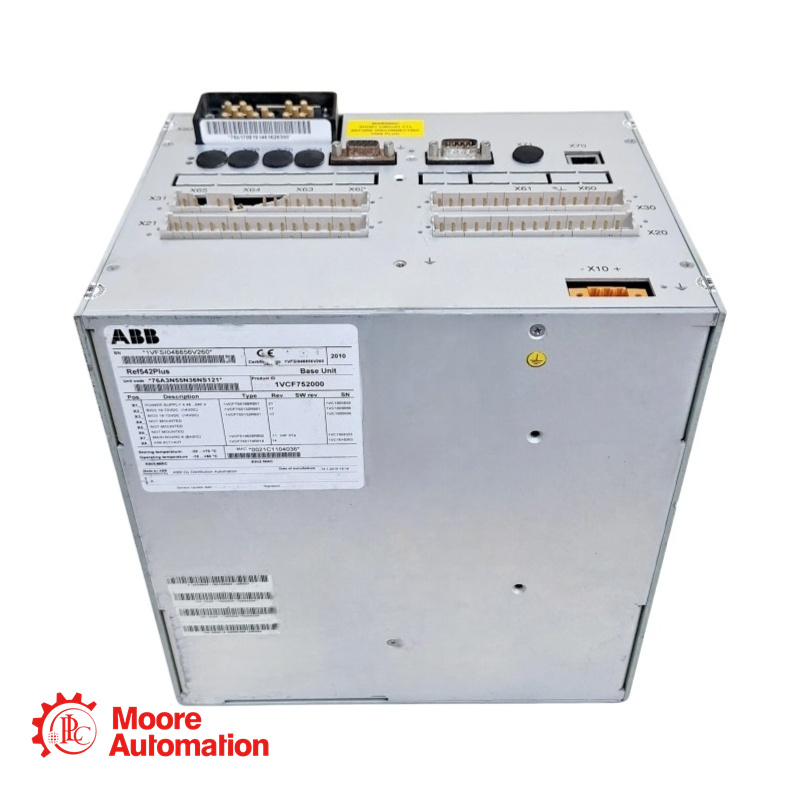

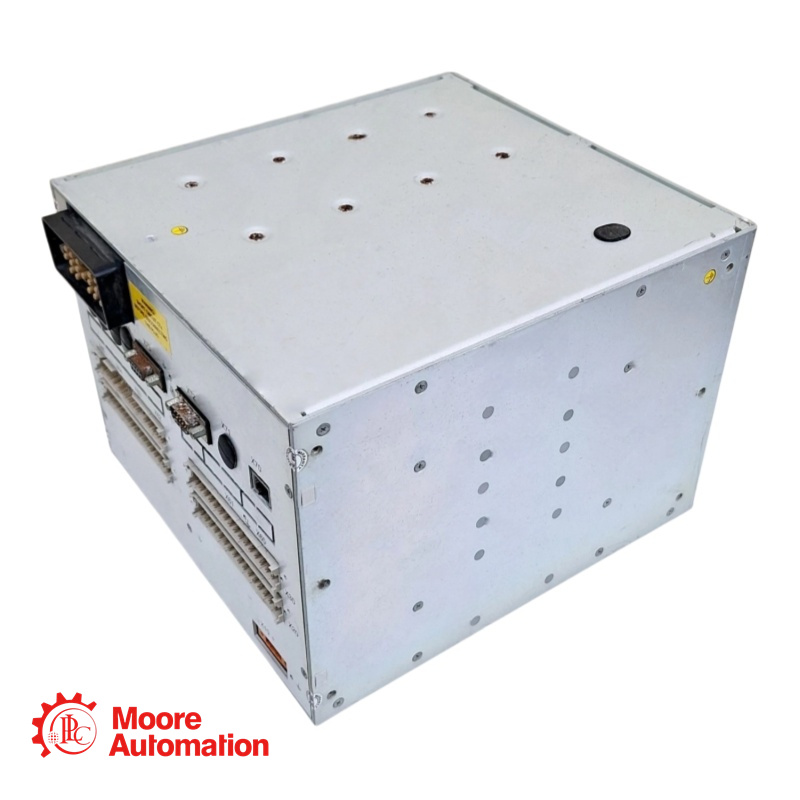

• De Feeder Terminal 542plus 1VCF752000 is een compacte beveiligings-, besturings-, meet- en bewakingsterminal voor het stroomdistributiesysteem.

• Dezelfde terminal kan worden gebruikt voor de beveiliging en aansturing van voedingslijnen, transformatoren en motoren, of uitsluitend voor de aansturing van schakelinstallaties. De terminal beschikt over een indrukwekkend scala aan beveiligings- en beheermogelijkheden, waarmee de unit eenvoudig kan worden aangepast aan de beoogde toepassing.

Specificatie

●Productfamilie: REF542plus Feeder Terminal
●Onderdeelnummer: 1VCF752000
●Nominale hulpspanning: 48 V DC tot 220 V DC
●Nominale stroomsterkte (In): 0,2 A, 1,0 A, 5,0 A
●Nominale spanning (Un): 100 - 125 V AC
●Nominale frequentie (fn): 50 Hz / 60 Hz
●Maximaal aantal kanalen: tot 8 analoge ingangskanalen
●Verbruik (huidig): ≤0,1 VA bij In
●Verbruik (spanning):≤0,25 VA bij Un

Sollicitatie

De REF 542plus 1VCF752000 wordt veel gebruikt in:

Voedingsbeveiliging: Overstroom-, aardfout- en herinschakelbeveiliging voor uitgaande en inkomende voedingsleidingen in distributieonderstations.

Transformatorbeveiliging: differentiële beveiliging (87), beperkte aardfoutbeveiliging (87N) en thermische overbelastingsbeveiliging voor vermogenstransformatoren.

Motorbeveiliging: Specifieke functies, waaronder geblokkeerde rotor (51LR), aantal starts (66) en thermische replica (49) voor motoren in industriële omgevingen (inclusief ATEX-gecertificeerde versies voor explosiegevaarlijke omgevingen).

Bediening van schakelapparatuur: Lokale of externe bediening van stroomonderbrekers, scheidingsschakelaars en aardingsschakelaars.

Verbetering van de stroomkwaliteit: Power factor controller (55) en bescherming tegen hoge harmonischen.

Veelgestelde vragen over REF 542plus 1VCF752000

• Vraag 1: Welke communicatieprotocollen worden ondersteund door de REF542plus 1VCF752000?

A:Het apparaat ondersteunt IEC 61850-8-1, IEC 60870-5-103, Modbus RTU, Modbus TCP, SPA en LON (LAG 1.4) via optionele communicatiemodules.

• Vraag 2: Kan de REF542plus zowel op conventionele stroomtransformatoren (CT's) als op sensoren worden aangesloten?

A: Ja. De analoge ingangen zijn ontworpen voor aansluiting op zowel conventionele instrumenttransformatoren (CT's/VT's) als niet-inductieve sensoren.

• Vraag 3: Wat gebeurt er als het apparaat stroom verliest?

A: De REF542plus is uitgerust met niet-vluchtig geheugen voor foutregistraties en instellingen. Bovendien bevat elke binaire I/O-module een watchdog-contact dat wordt geactiveerd bij stroomuitval of hardwarestoring om het systeem te waarschuwen.

• Vraag 4: Hoeveel beveiligingsfuncties kunnen tegelijkertijd actief zijn?

A: In één REF542plus-unit kunnen maximaal 24 beveiligingsfuncties worden geïnstalleerd en geactiveerd.
