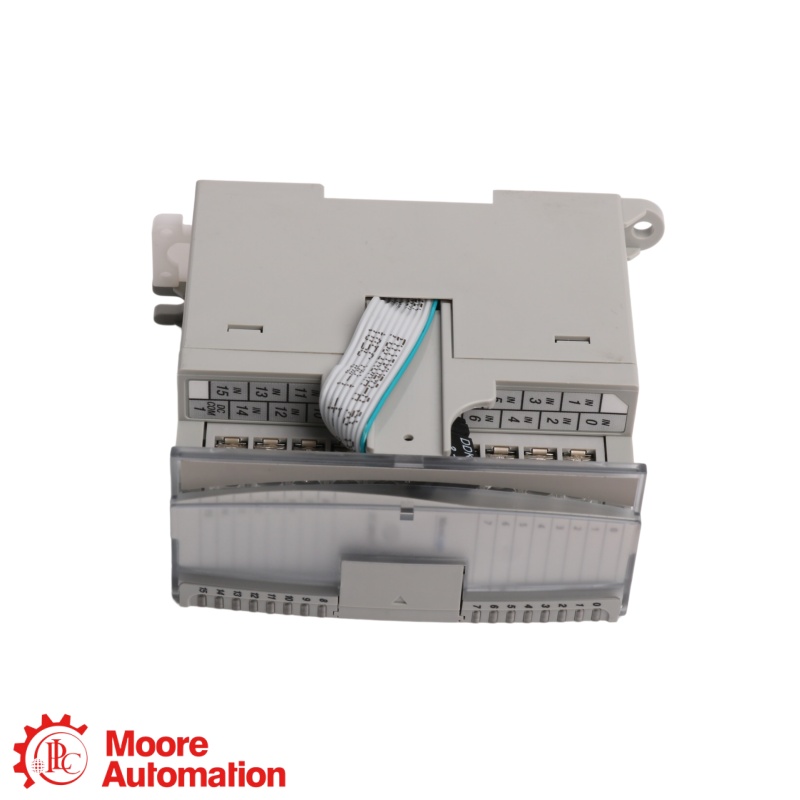

De Rockwell Automation 1769-IQ16K is een compacte I/O-module uit de 1769-serie met een beschermende coating en 16 digitale ingangen (zowel sinking als sourcing) geschikt voor 24 V DC.
Merk :
Rockwell AutomationOnderdeel nummer :
1769-IQ16KGewicht :
Approx. 270 gDimensie :
Approx. 118 × 35 × 87 mm (H × W × D)Beschrijving :
Rockwell Automation 1769-IQ16K is a conformally coated 1769 Compact I/O module with 16 sinking/sourcing digital inputs rated for 24 V DC.Klik op "+" om meer specificaties te bekijken.
Bron: In de Rockwell Automation-publicatie 1769-TD006H-EN-P wordt 1769-IQ16K vermeld in de technische tabel 1769-IQ16/1769-IQ16K; de exacte productgegevens bevestigen dat het om een conforme coating gaat.
1769-IQ16K Dit is een Rockwell Automation 1769 Compact I/O digitale ingangsmodule. Deze module leest 16 veldsignalen in twee groepen van acht, waardoor een compatibele controller of adapter 24 V DC-ingangssignalen kan ontvangen.
1769-IQ16K Ondersteunt 24 V DC-ingangsbedrading voor zowel voedings- als voedingsspanning. Rockwell toont aparte gemeenschappelijke aansluitingen voor de twee groepen van acht punten; selecteer de juiste polariteit van de veldvoeding en de juiste aansluitingen voor het geïnstalleerde sensorcircuit.
1769-IQ16K Biedt 16 digitale ingangspunten, gerangschikt als acht punten per groep. Het bedradingsschema van de fabrikant labelt de DC COM 1- en DC COM 2-aansluitingen afzonderlijk, dus identificeer de beoogde groep voordat u gaat bedraden of problemen gaat oplossen.
1769-IQ16K Dit is een module met een nominale ingangsspanning van 24 V DC. Het gedocumenteerde werkingsbereik is 10–30 V DC bij 30 °C en 10–26,4 V DC bij 60 °C; controleer de omgevingstemperatuur bij het selecteren van de veldsignaalniveaus.
1769-IQ16K Kan worden gemonteerd op een DIN-rail of paneel binnen een 1769 Compact I/O-module. Stem de controller of adapter, de geïnstalleerde voeding en de afstand tussen de acht modules op elkaar af voordat u de ingangsbekabeling in gebruik neemt.
1769-IQ16K Dit is de versie met beschermende coating, zoals vermeld in de productgegevens van Rockwell Automation. Het blijft een 16-punts 24 V DC sink/source digitale ingangsmodule; bewaar de volledige extensie bij het controleren van het catalogusnummer of bij het bestellen van een vervangend onderdeel.
Voor 1769-IQ16KGeef het volledige catalogusnummer, de hoeveelheid, de geïnstalleerde 1769-controller of -adapter, de voedingsconfiguratie en de vereiste klemmenstrook op. Rockwell vermeldt 1769-RTBN18 als vervangende klemmenstrook; controleer de bestaande montage en het typeplaatje vóór aankoop.
Documentatie van Rockwell Automation voor de exacte 1769-IQ16K conform gecoate 16-punts 24 V DC digitale ingangsmodule.
In de Rockwell Automation-publicatie 1769-TD006H-EN-P wordt de 1769-IQ16K genoemd en worden de 16-punts sink/source-bedrading, de bedrijfsspanning, de vertraging, de afmetingen en de montage ervan beschreven.
OPEN DE OFFICIËLE HANDLEIDING (PDF)Stuur het complete model, de gewenste hoeveelheid, foto's van het typeplaatje en uw technische of aankoopvraag.
Technische specificaties maken gebruik van Rockwell Automation-publicatie 1769-TD006H-EN-P en het officiële productrecord voor het exacte model 1769-IQ16K.
Rockwell Automation identificeert 1769-IQ16K als een conform gecoate 1769 Compact I/O-module met 16 digitale ingangen. Publicatie 1769-TD006H-EN-P documenten 24 V DC sinking/sourcing werking met acht invoerpunten in elk van twee groepen.
Het exacte catalogusnummer van de conform gecoate onderdelen zoals vermeld door Rockwell Automation.
Twee groepen van acht ingangspunten in een 1769 Compact I/O-module.
De fabrikant geeft zowel de voedings- als de aanvoerbekabeling aan.
Rockwell vermeldt dit onderdeel als het vervangende klemmenblok voor de module.
De 16 digitale ingangen ontvangen 24 V DC-veldsignalen via de 1769 Compact I/O-module.
Rockwell vermeldt de module voor de 1769 CompactLogix-controller of ondersteunde 1769-adaptergebaseerde assemblages.
Het aansluitschema toont afzonderlijke gemeenschappelijke aansluitingen voor twee groepen van acht ontvangende of leverende ingangen.
De module kan worden geïnstalleerd op een DIN-rail of paneel binnen een compatibele 1769 Compact I/O-bank.
Een duidelijke workflow voor inkoop, verificatie, verzendvoorbereiding, levering en productborging.
Vermeld het volledige artikelnummer, de hoeveelheid en het afleveradres.
