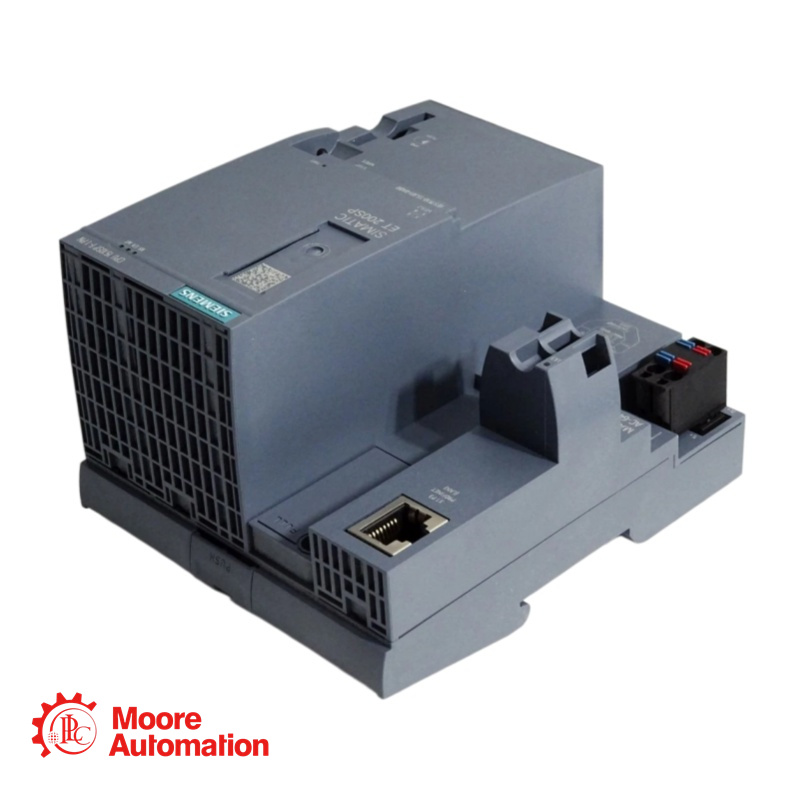

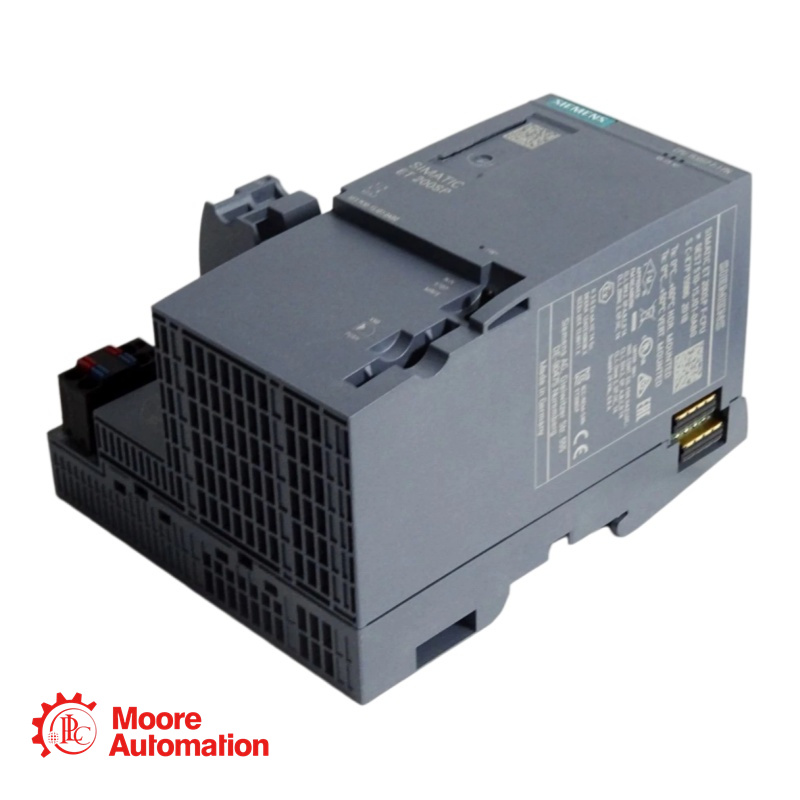

Siemens 6ES7510-1SJ01-0AB0 CPU-module

Contactgegevens

6ES7510-1SJ01-0AB0 Specificaties

6ES7510-1SJ01-0AB0 Beschrijving

De 6ES7510-1SJ01-0AB0 Dit is een CPU 1510SP F-1 PN uit het Siemens SIMATIC ET 200SP gedistribueerde I/O-systeem. Het is een compacte, faalveilige centrale verwerkingseenheid die is ontworpen voor veiligheidsgerelateerde toepassingen die hoge prestaties en flexibiliteit vereisen.

De CPU beschikt over een PROFINET IRT-interface met een geïntegreerde 3-poorts switch (één vaste poort en twee poorten via BusAdapter). Voor de werking is een SIMATIC-geheugenkaart vereist en de CPU ondersteunt BusAdapters voor flexibele netwerkverbindingsmogelijkheden.

Met 150 KB werkgeheugen voor programma's en 750 KB voor data is deze CPU geschikt voor kleine tot middelgrote automatiseringstaken met veiligheidseisen. Hij biedt een bitprestatie van 72 ns en ondersteunt de isochrone modus met minimale OB-cyclustijden van 625 μs.

De CPU is ontworpen voor gebruik in gedistribueerde automatiseringsarchitecturen en ondersteunt tot 64 ET 200SP-modules en 16 ET 200AL-modules per rack. Hij biedt uitgebreide veiligheidsfuncties met PROFIsafe V2.4/V2.6-ondersteuning en behaalt SIL 3- en PLe-veiligheidsclassificaties.

6ES7510-1SJ01-0AB0 Alternatieve namen

6ES7510-1SJ01-0AB0 Veelgestelde vragen

Wat is de 6ES7510-1SJ01-0AB0?

Het betreft een CPU 1510SP F-1 PN, een failsafe centrale verwerkingseenheid uit de Siemens SIMATIC ET 200SP productfamilie. Deze is ontworpen voor veiligheidsgerelateerde toepassingen met PROFINET IRT-communicatie.

Wat betekent het onderdeelnummer 6ES7510-1SJ01-0AB0?

Het onderdeelnummer is als volgt opgebouwd:
6ES7: SIMATIC S7-serie
510: CPU 1510SP-familie
1SJ01: Failsafe (F) versie met PROFINET (PN)
0AB0: Standaardversie

Welke communicatie-interfaces heeft deze 6ES7510-1SJ01-0AB0 CPU?

De CPU beschikt over de volgende kenmerken:
PROFINET IRT-interface met geïntegreerde 3-poorts switch (1 vaste poort + 2 poorten via busadapter)
PROFIBUS DP-interface via een aparte CM DP-module
BusAdapters ondersteunen RJ45-, FC (FastConnect)- en M12-connectortypen.

Wat is het maximale aantal modules dat deze 6ES7510-1SJ01-0AB0 CPU aankan?

De CPU ondersteunt:
Tot 64 ET 200SP-modules
Tot 16 ET 200AL-modules
Tot wel 80 modules in totaal (CPU + 64 modules + servermodule + 16 ET 200AL-modules)

Ondersteunt deze 6ES7510-1SJ01-0AB0 CPU de isochrone modus?

Ja. De CPU ondersteunt de isochrone modus met PROFINET IRT, met een minimale OB 6x-cyclustijd van 625 μs.
