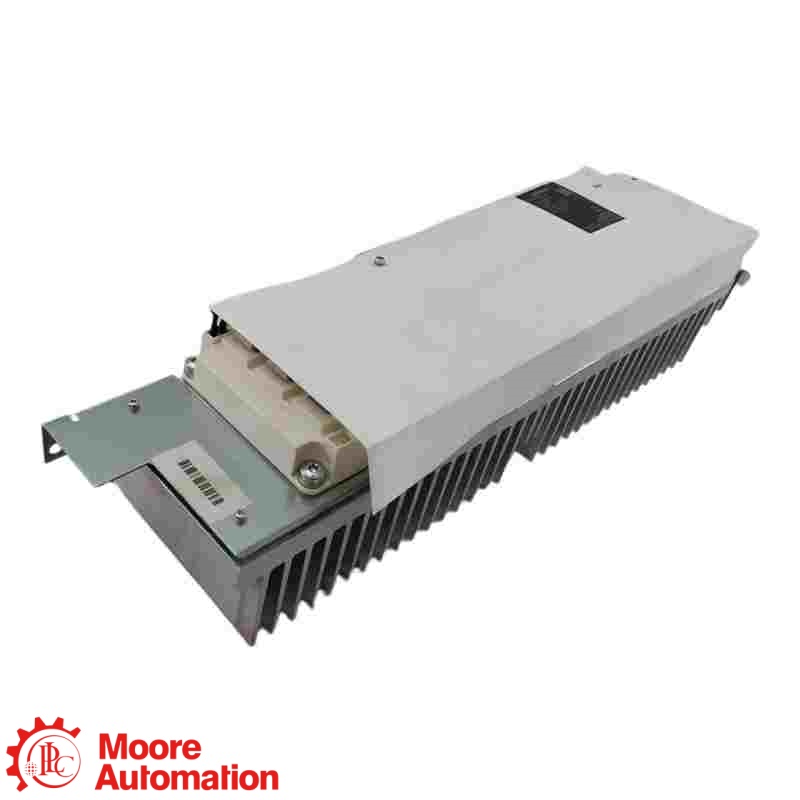

Siemens 6SL3300-1AE32-5AA0 SINAMICS S120 remmodule

6SL3300-1AE32-5AA0 Dit is de Siemens SINAMICS S120 remmodule voor een chassisunit GX. Deze wordt aangesloten op de 600 V DC-aansluiting om overtollige energie af te voeren; controleer voor gebruik de chassishardware en het vermogen van de DC-aansluiting.

6SL3300-1AE32-5AA0 De nominale waarden in de officiële tabel zijn 50 kW PDB, 250 kW P15 piek gedurende 15 seconden, 200 kW P20 en 100 kW P40. Stem de duty cycle en de remweerstandgegevens af op de geïnstalleerde frequentieregelaar.

6SL3300-1AE32-5AA0 is gekoppeld aan een SINAMICS S120 chassisunit GX. Vervang de hardware niet door FX-, HX- of JX-onderdelen voordat de mechanische pasvorm, de DC-linkspanning, de busbar en de compatibiliteit van de besturing zijn gecontroleerd.

6SL3300-1AE32-5AA0 Er worden R1/R2 M8-schroefverbindingen gebruikt; de gespecificeerde maximale verbindingsdoorsnede is 50 mm² en de DC-link-busbarstroom is 378 A. Controleer de kabeldiameter, het aanhaalmoment en de DC-link-ontlading vóór het aansluiten.

6SL3300-1AE32-5AA0 Het apparaat heeft een gelijkspanningsingang van 600 V. In de handleiding staat dat de digitale ingang van de X21 -3 tot 30 V is, met 15-30 V hoog en -3-5 V laag, plus een gelijkspanningsuitgang van 24 V tot 500 mA; controleer de bedrading.

Voordat u iets installeert of vervangt 6SL3300-1AE32-5AA0Bevestig de volledige artikelcode, 600 V DC-aansluiting, GX-chassiscompatibiliteit, selectie van remweerstand, kabellimiet van 50 mm², M8-aansluitingen, isolatie- en ontlaadprocedure, revisie en opgeslagen aandrijfconfiguratie.

Voor 6SL3300-1AE32-5AA0Geef het exacte typeplaatje, het geïnstalleerde SINAMICS S120 chassistype, de DC-linkwaarde, de gegevens van de remweerstand, foto's van de connector en de busbar, de revisie, het aantal en het vervangingsdoel op, zodat de compatibiliteit onafhankelijk kan worden gecontroleerd.
