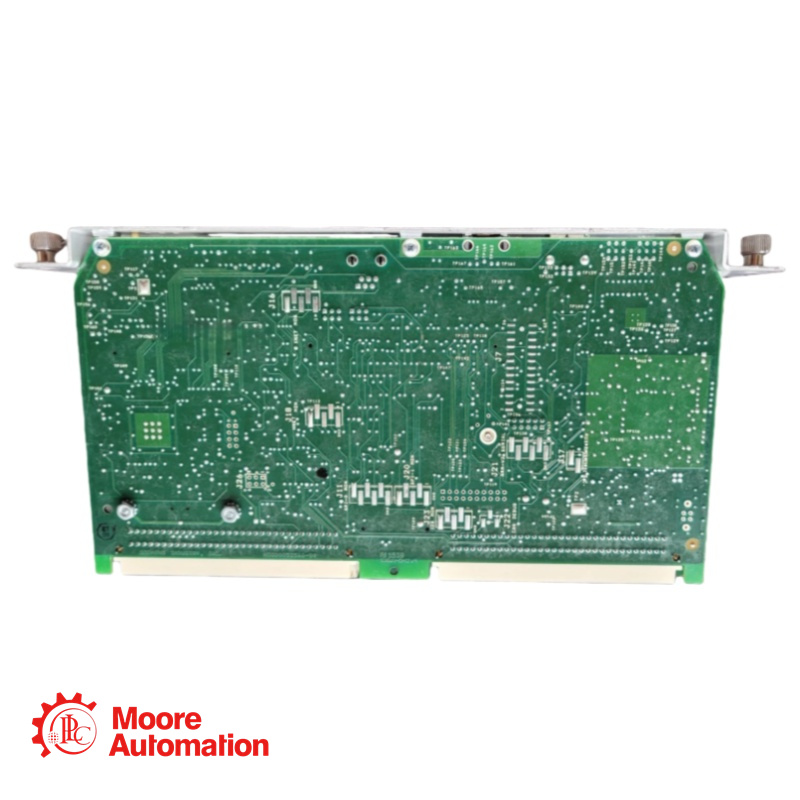

SIEMENS S54430-A2-A1 2e generatie netwerkringkaart

Beschrijvingion

De S54430-A2-A1 De Generation Network Ring Card – de tweede generatie van het NRC-model van Siemens. Fire Safety is een netwerkkaart die communicatiegegevens via koper verzendt. via lijnen, of via single-mode (model FN2006-U1) of multi-mode (model FN2007-U1) glasvezelkabel.
Model NRC maakt gebruik van een 'Class X' (Style 7) ringconfiguratie om te werken met Cerberus PRO modulaire brandmeldcentrales (FACP's).

Parameters

INGANGSVERMOGEN: 24V ACHTERKANT
STROOM IN HET VLIEGTUIG: 140 mA
SCHROEFKLEM (STROOMVERBRUIK 24V): 0
6.2V BACK PLANE STROOM: 20mA
24V STANDBY-STROOM: 145mA

Temperatuurbereik voor droge binnenruimtes: 120+/-3°F (49+/2°C) tot 32+/-3°F (0+/-2°C)
Relatieve luchtvochtigheid: 93+/-2%, temperatuurbereik: 90+/-3°F (32+/-2°C).

Veelgestelde vragen

V: Wat is de belangrijkste functie van de S54430-A2-A1 2e generatie netwerkringkaart (model NRC)?
A: De Network Ring Card (NRC) biedt XNET peer-to-peer communicatie tussen Cerberus PRO modulaire brandmeldcentrales, waardoor tot 64 systemen in één ringconfiguratie met elkaar kunnen worden verbonden.
V: Welke communicatie- en servicepoorten zijn beschikbaar?
A: De S54430-A2-A1 NRC beschikt over één RJ-45-poort, één RJ-11-monitoraansluiting en één USB-poort. De USB- en RJ-45-poorten ondersteunen het downloaden van firmware, terwijl de RJ-11-poort aansluiting mogelijk maakt op diagnostische tools.
V: Welke kabeltypen en -afstanden worden ondersteund?
A: Voor koperverbindingen, de S54430-A2-A1 NRC ondersteunt afgeschermde of niet-afgeschermde twisted pair-kabels met een minimale draaddikte van 22 AWG en een maximale draaddikte van 12 AWG, met ten minste drie windingen per voet. De maximaal ondersteunde afstand is 3300 voet (1006 meter) per paar tussen kaarten, afhankelijk van het draadtype.
