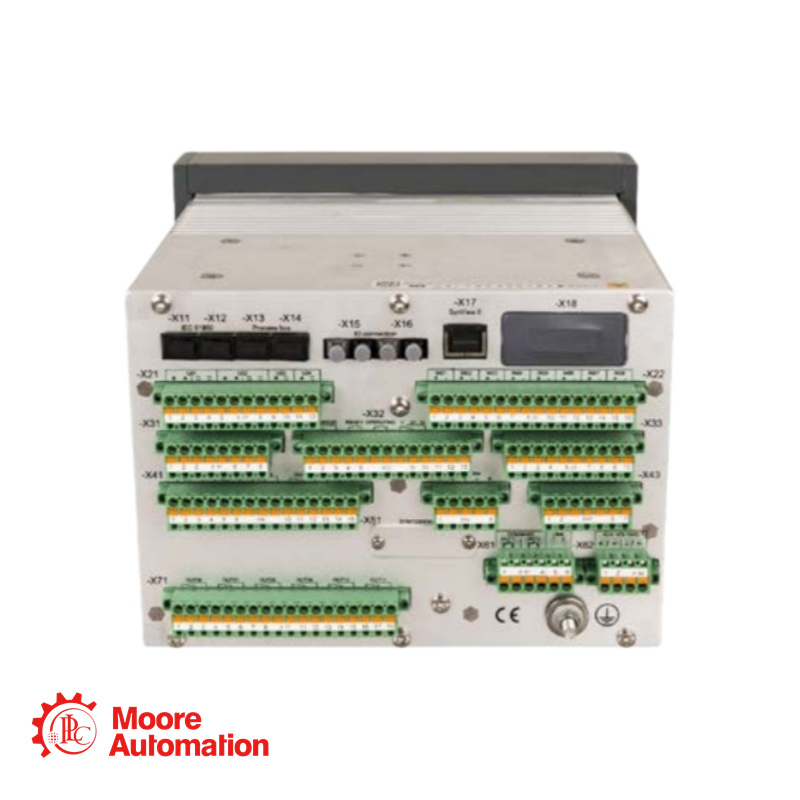

SYN 6302 3BHE056302R0203 / ABB tweekanaals synchronisatieapparaat

※Contact & Volgorde

※Samenvatting voor het management

※Algemene informatie

Veld

Waarde

Product-ID

3BHE056302R0203

Typeaanduiding

SYN 6302

Fabrikant

ABB Switzerland Ltd – Synchronisatieapparatuur

Catalogusbeschrijving

Redundant automatisch tweekanaals synchronisatieapparaat

Uitgebreide beschrijving

Twee onafhankelijke tweekanaals synchronisatoren in één behuizing; in serie geschakelde uitgangscontacten (4 kanalen) voor SIL2-veiligheid; bypass maakt onderhoud onder warme omstandigheden mogelijk.

Productfamilie

SYNCHROTACT 6

HS-code

853890 (Onderdelen voor elektrische apparaten)

Land van herkomst

Zwitserland

Voorwaarde

Nieuw, origineel / Fabrieksverzegeld

Levenscyclusfase

Actief (volledige service en ondersteuning)

※Kerngegevens

Parameter

Specificatie

Redundantieniveau

2 × dubbel kanaal (in totaal 4 onafhankelijke meet-/vergelijkingskanalen) paden)

Parametersets

2 of 20 (optie z=3)

Omzeiling van de omschakeling

Per apparaat, lokaal of op afstand

Hulpspanning (nominaal)

24–250 V DC / 100–230 V AC

Toelaatbaar bereik (DC)

19,2–300 V DC

Toelaatbaar bereik (AC)

75–300 V wisselstroom

Meting van ingangen U1, U2

50–130 V wisselstroom (0–130% Un)

Nominale frequentie

16,7, 50, 60 Hz (bereik van 10–100 Hz)

Binaire ingangen (nominaal)

24–125 V DC / 100–125 V AC

Relais parallel schakelen

10 A / 250 V AC/DC

Stroom inschakelen

3000 VA / 3000 W

Stroom uitschakelen (resistief)

3000 VA / 85 W

Afstel-/signaalrelais

4 A (AC/DC), 1000 VA / 75 W

Bedrijfstemperatuur

-25°C tot +55°C (volledige nauwkeurigheid)

Opslag / transport

-40°C tot +85°C
