T7481 - ICS-bewaakte beveiligde uitgangsmodule

ICS T7481 bewaakte beveiligde uitgangsmodule

Verkoopmanager: Frida

E-mail: sales5@mooreplc.com

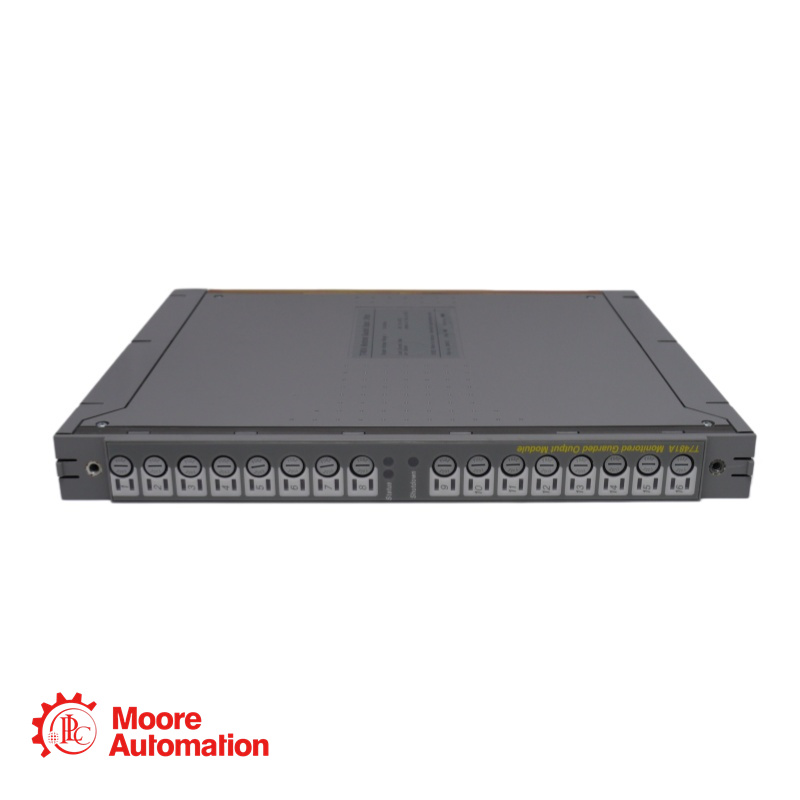

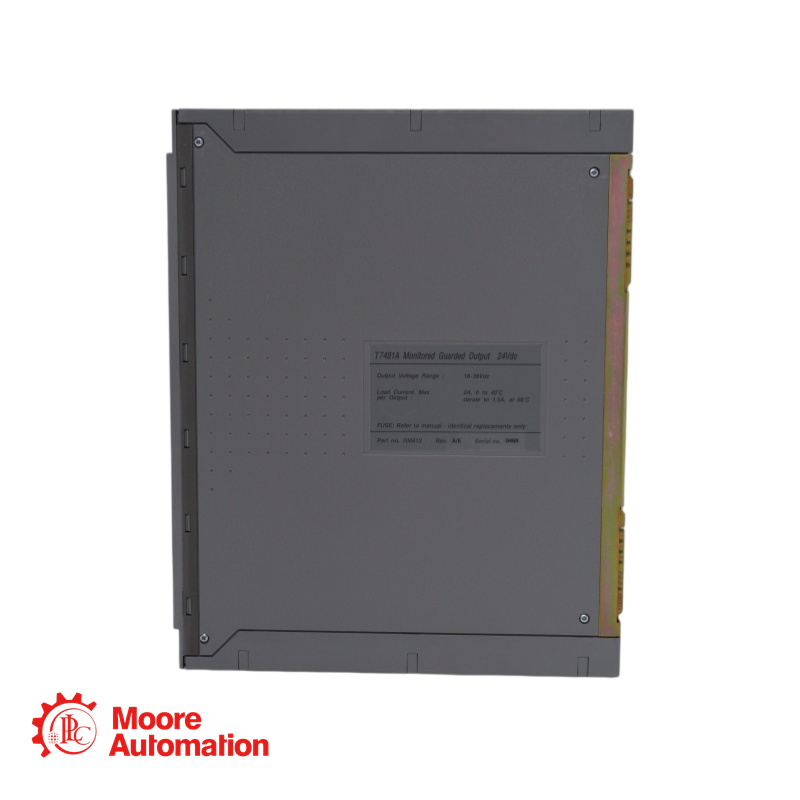

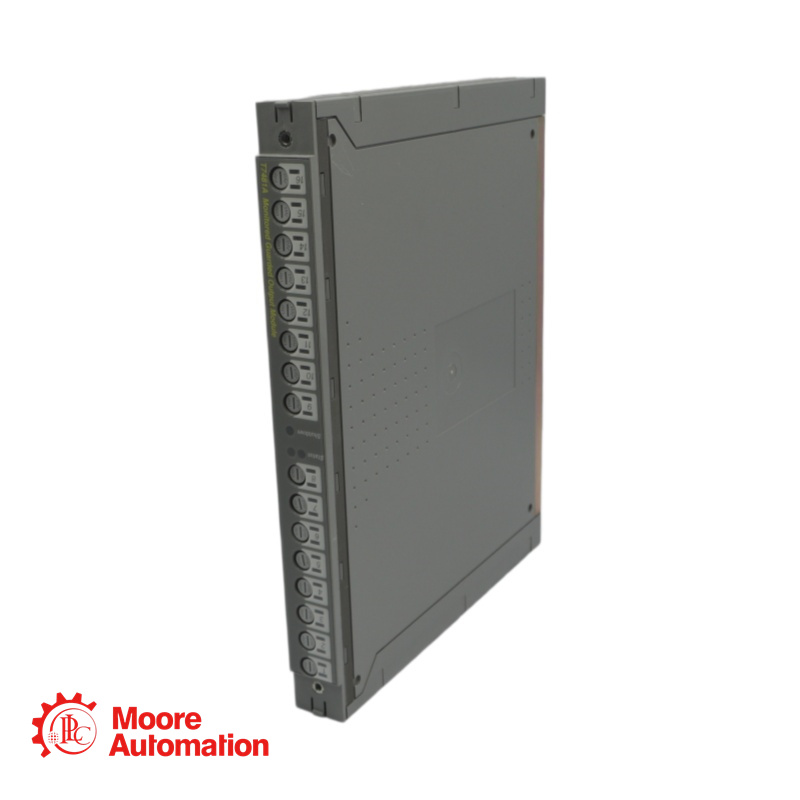

De T7481 is een 24 VDC bewaakte uitgangsmodule met beveiliging, ontworpen voor veiligheidskritische toepassingen. De module biedt 16 beveiligde uitgangen (in twee groepen van acht) met ingebouwde lijnbewaking voor open en kortsluitingen. Het dubbel redundante ontwerp zorgt ervoor dat een enkele fout in de module niet onbedoeld stroom naar een uitgang kan sturen. De module is hot-replaceable en ondersteunt fail-safe (één module) of fault-tolerant (twee modules parallel) configuraties. De module is TÜV-gecertificeerd volgens risicoklasse 5.

Voedingsspanningsbereik: 18 tot 36 VDC
Aantal uitgangen: 16 (twee groepen van 8)
Belastingsstroom per punt (0–40°C): 2 A
Belastingsstroom per punt (bij 60°C): 1,5 A (gereduceerd)
Minimale belastingsstroom: 20 mA (5 mA voor T7481A)
Spanningsval in ingeschakelde toestand: 1,0 V (max.)
Lekstroom in uitgeschakelde toestand (enkele module): maximaal 5 mA
Lekstroom in uitgeschakelde toestand (dubbele modules): maximaal 7,5 mA
Overspanningsstroom (piek): 3,5 A (gloeilamp/condensator/inductief)
Elektrische isolatie: 2500 V (veld naar logica)

V: Wat is de minimale belastingsstroom voor de T7481?
A:T7481: 20 mA
T7481A: 5 mA
Als de belasting kleiner is dan gespecificeerd, kan de lekstroom in de uitgeschakelde toestand voorkomen dat de belasting volledig wordt uitgeschakeld.

V: Kan ik één T7481 gebruiken voor veiligheidskritische toepassingen?
A: Ja. Een enkele module zorgt voor een storingsvrije werking – elke storing zorgt ervoor dat de uitgang wordt uitgeschakeld (spanningsloos).

V: Hoe bereik ik fouttolerantie?
A: Sluit twee T7481-modules parallel aan en configureer ze voor Dual Mode in de I/O-configuratie-editor. Hierdoor kan één module worden verwijderd/vervangen zonder de belastingregeling te onderbreken.

V: Wat gebeurt er als de veldvoeding niet is aangesloten?
A: Alle uitgangen in de betreffende groep zullen een belasting-/zekeringfout aangeven, omdat de test van het uitgangscircuit de stroomtoevoer controleert.
