TC-205-01 ICS Triplex - I/O Companion Slot Kabel

TC-205-01 Ventilatorstroomkabel

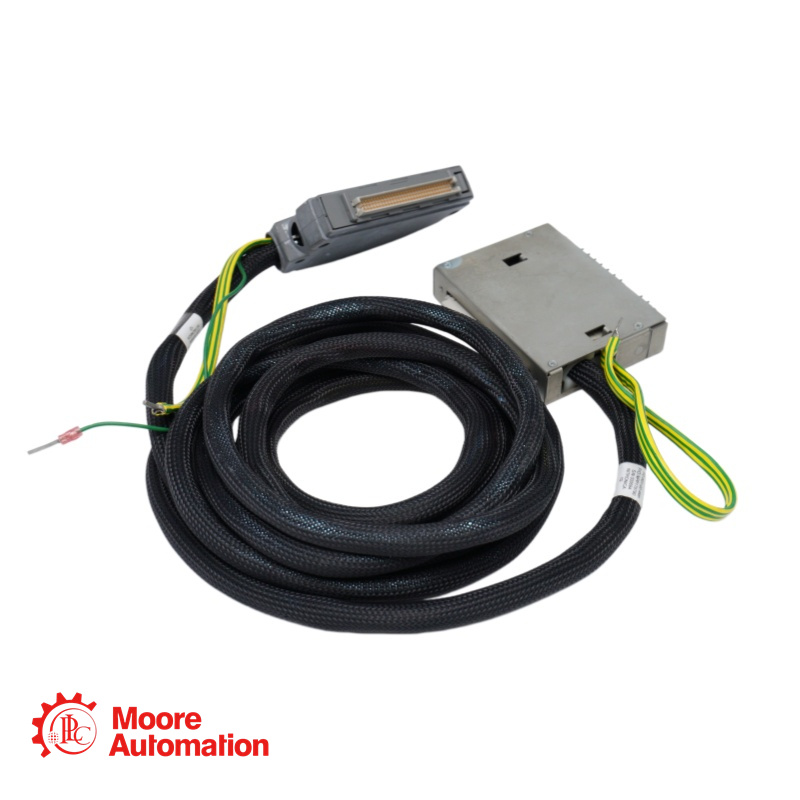

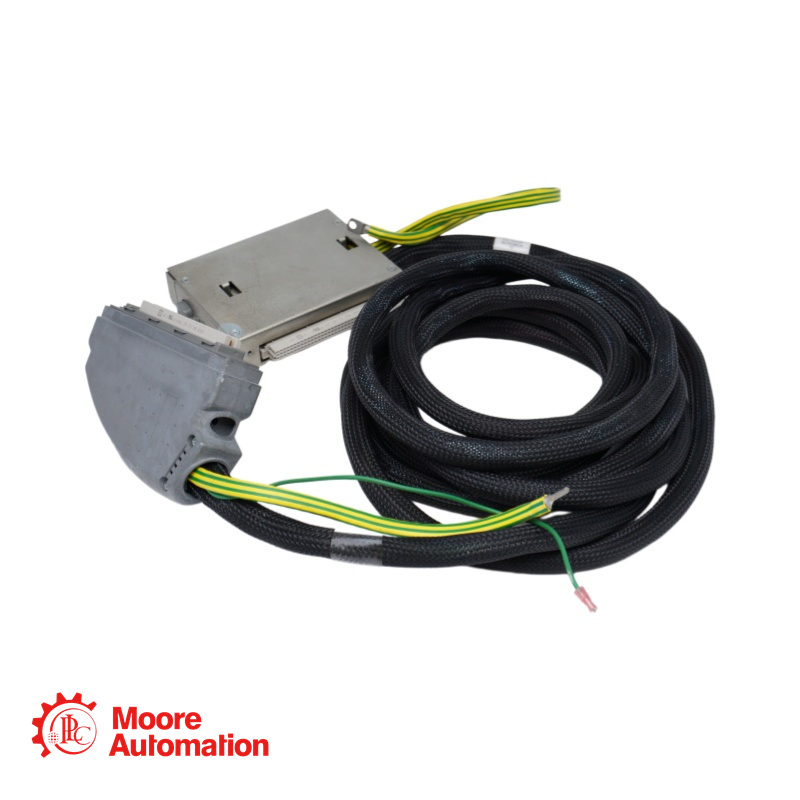

Voorgemonteerde 24 Vdc/120 Vdc digitale of analoge uitgangskabel voor het aansluiten van een Trusted TMR-uitgangsmodule op een interne veldterminatie-eenheid (FTA). Verkrijgbaar met LSZH (-02) of UL-gecertificeerde (-03) mantel, met aangepaste lengtes in stappen van 0,5 m.

TC-205-01 Specificaties

Kabeltype: I/O-aansluitsleuf, type TC-205
Functie: 40-kanaals uitgangsaansluiting van een vertrouwde module naar een interne FTA.
Toepassingsomgeving: Uitsluitend intern. Beëindigd binnen dezelfde of een aangrenzende behuizing.
Spanningscompatibiliteit: Ontworpen voor digitale of analoge uitgangsmodules met een spanning van 24 Vdc en 120 Vdc.
Fysieke configuratie: Drie gebundelde meeraderige kabels (signaal, retourstroom, voedingskabel).
Aansluitingen (chassiszijde): 2 x 96-pins type 'C' in een dubbelbrede behuizing.
Aansluitingen (FTA-zijde): 1 x 96-pins type 'R', 1 x 5-pins BLZF, 1 x 6-pins AMP-stekker.
Kabelstrippen: 1,5 m kabel aan beide uiteinden gestript, omhuld met nylon Rilgain-mantel.

TC-205-01 Veelgestelde vragen

V: Wat is de functie van de extra kabels in de TC-205-assemblage?
A: In tegenstelling tot eenvoudige ingangskabels gebruikt de TC-205 drie meeraderige kabels. De primaire kabel transporteert 40 kanalen met uitgangssignalen naar de FTA. Kabel 2 (met een 5-polige BLZF-connector) regelt de retourstroom van het veld, terwijl kabel 3 (met een 6-polige AMP-stekker) de stroom van een T8290- of T8297-eenheid naar het veld levert. Correcte bedrading met een 0V-referentie is essentieel voor een nauwkeurige meting van de uitgangsspanning van de module.

V: Kan ik deze kabel gebruiken als de FTA zich in een ander kastvak bevindt?
A: Nee. De TC-205 is een interne kabel, bedoeld voor verbindingen binnen dezelfde of aangrenzende behuizingen. Als de FTA zich in een aparte, externe behuizing bevindt, moet u de TC-207 (externe) kabel gebruiken, die extra beschermingsfuncties heeft voor kabelgeleiding tussen kasten.

V: Wat gebeurt er als ik een kabel nodig heb die langer is dan 15 meter?
A: Hoewel lengtes van meer dan 15 meter op aanvraag geproduceerd kunnen worden, wordt dit afgeraden. Het overschrijden van deze maximaal aanbevolen afstand kan leiden tot problemen zoals een aanzienlijke spanningsval, signaalverschuiving, verhoogde overspraak en elektrische ruis, wat de betrouwbaarheid van het veiligheidssysteem in gevaar kan brengen.
