TC-505-01-6M0 ICS Triplex - I/O Companion Slot Kabel

TC-505-01-6M0 Companion Slot Kabel

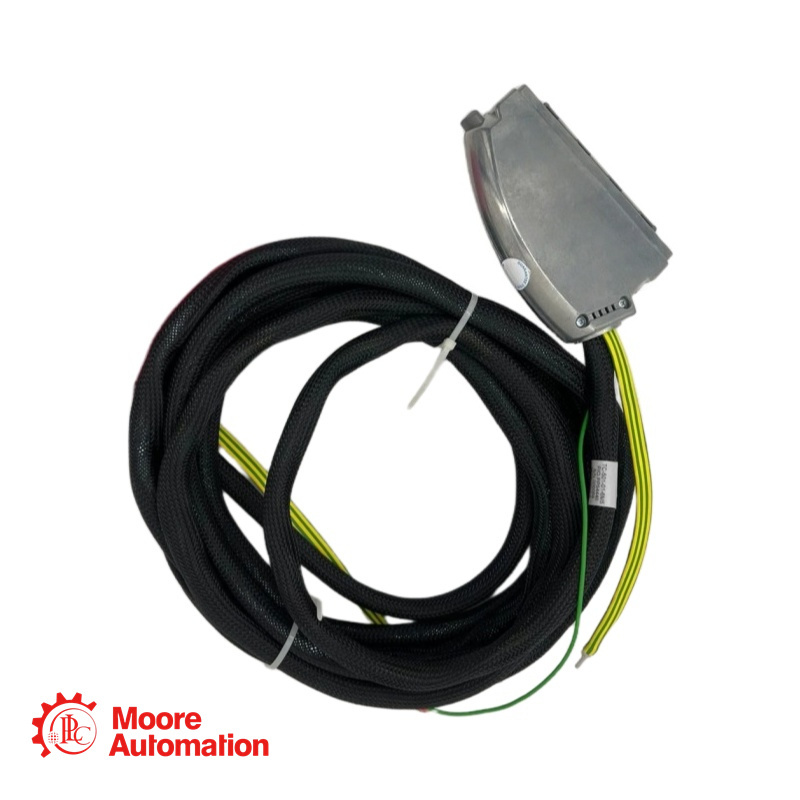

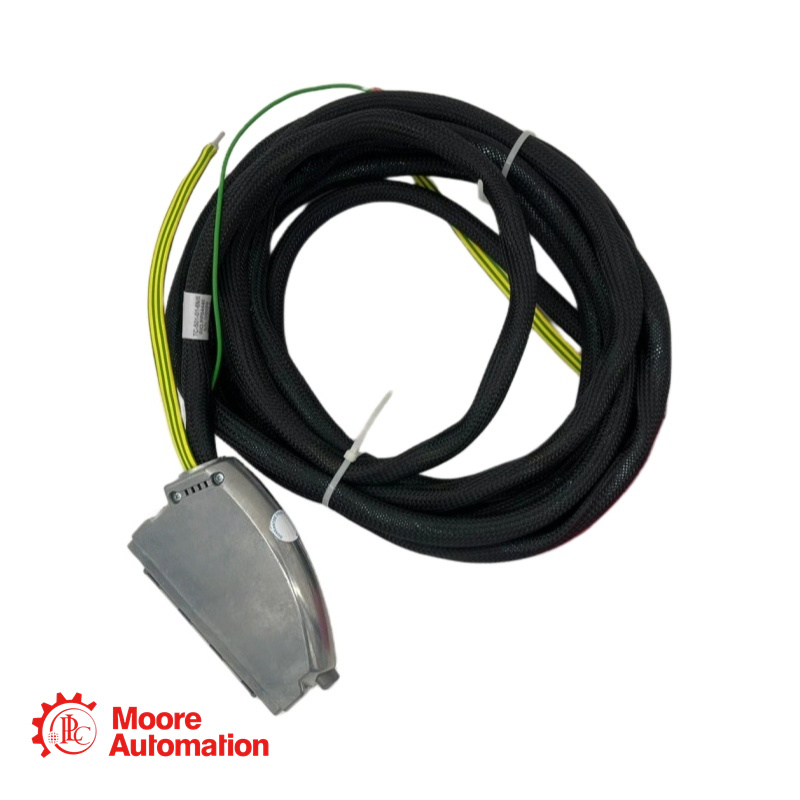

6,0 meter lange interne I/O SmartSlot-kabel voor het aansluiten van een Trusted TMR digitale of analoge uitgangsmodule op een Field Termination Assembly (FTA). Ontworpen voor toewijzing op afstand in een hot-swap-architectuur binnen Trusted SIS-omgevingen.

TC-505-01-6M0 Specificaties

Onderdeelnummer: TC-505-01-6M0
Serie: Betrouwbare I/O SmartSlot-kabels
Referentiehandleiding: ICSTT-RM313 (PD-TC500)
Kabellengte: 6,0 meter (19,7 ft)
Ondersteunde kanalen: 40 kanalen (TMR)
Toepassing: SmartSlot interne uitgang, module naar FTA
Moduletype: Digitale 24/120 Vdc-uitgang, analoge uitgang
Hot-swap compatibel: Ja (Externe sleuftoewijzing via SmartSlot)
Kabelconstructie: Meeraderig met algehele afscherming, geïntegreerde veldvoeding.
Maximale aanbevolen lengte 15 m (volgens de Trusted I/O-kabelrichtlijnen)

TC-505-01-6M0 Veelgestelde vragen

V: Voert deze kabel veldspanning?
A: Ja, net als de uitgangskabels van de Companion Slot, integreert de TC-505 bedrading voor zowel uitgangssignalen als veldvoeding. Dit omvat aansluitingen voor veldvoeding, veldvoedingretour en 0V-referentie, die nodig zijn om de uitgangsspanning van de module nauwkeurig te meten.

V: Kan ik deze kabel gebruiken als de FTA zich in een andere, externe kast bevindt?
A: Nee. De TC-505 is een interne kabel.

V: Wat betekent "-01" in het onderdeelnummer?
A: De standaard Trusted I/O-kabelisolatie-achtervoegsels zijn "-02" (rookarm, halogeenvrij, vlamvertragend volgens IEC 60332-3 Cat A) en "-03" (UL-gecertificeerd).
