UR 4DH GE Universeel Relais

Hoe kan ik de prijs opvragen?

UR 4DH

Verkoopmanager:Frida
◆Telefoon/WhatsApp:+86 15359408275
◆E-mail:sales5@mooreplc.com

Beschrijving - Universeel relais

UR 4DH

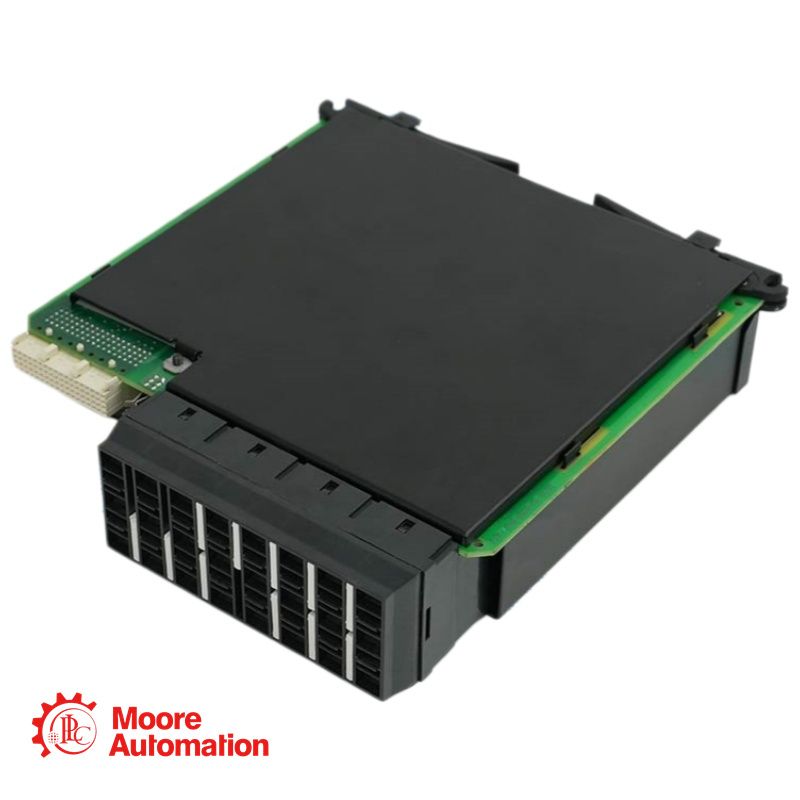

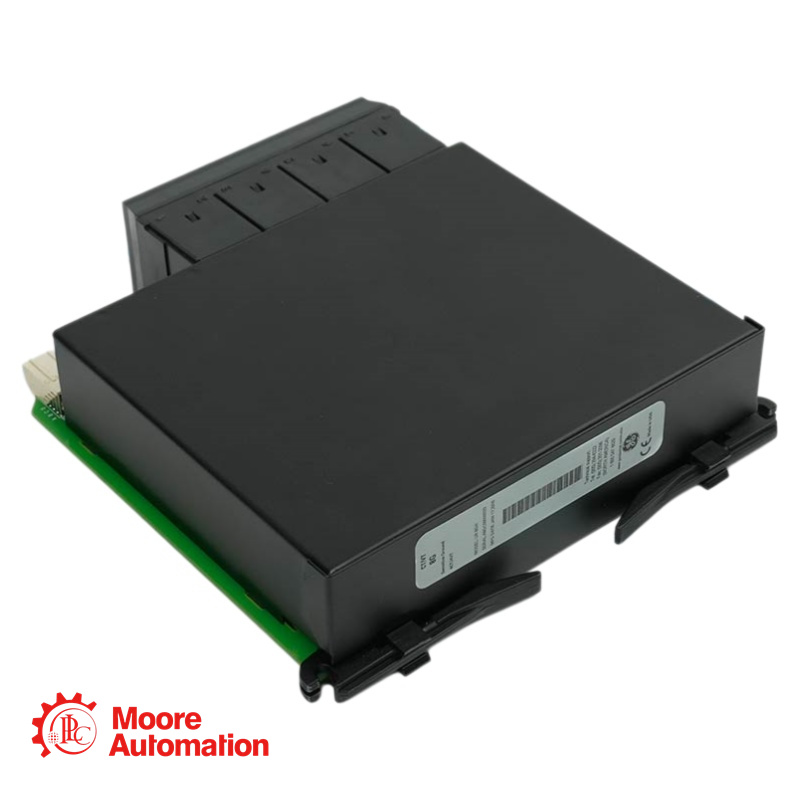

De UR-4DH UR-module van General Electric Multilin, die de Universal Relay-serie voorziet van digitale I/O-communicatie en een scala aan digitale in- en uitgangen, is van onschatbare waarde voor het elimineren van kostbare installatiekosten en overbodige aansluitingen.

De T60 is voorzien van schaalbare hardware, waardoor gebruikers hun modules kunnen upgraden via het scharnierende frontpaneel dat toegang geeft tot het modulecompartiment. Na het verwijderen van de schroef die het frontpaneel normaal gesproken stevig gesloten houdt, kunnen gebruikers modules verwijderen door druk uit te oefenen op de drukpinnen en de module er vervolgens voorzichtig uit te schuiven. Gebruikers dienen te onthouden in welk slot de oude module zich bevond, aangezien modules alleen kunnen worden vervangen door modules van een vergelijkbaar type.

De digitale I/O-communicatie van de module maakt het mogelijk dat het relais digitaal communiceert met andere relais en subapparatuur, waardoor extra aansluitingen en communicatiemethoden overbodig worden. Deze communicatie is zowel snel als veilig, wat de algehele cyberbeveiliging van de unit verhoogt zonder dat dit ten koste gaat van de communicatiesnelheid. Door zoveel functionaliteiten in één compacte unit te combineren, verlaagt de Universal Relays-serie de kosten voor de gebruiker op de lange termijn.

De module levert digitale uitgangen, waaronder typen zoals Form A-uitgangen met uitschakelbeveiliging en solid-state relaisvergrendeling, en ook Form C-uitgangen.

Parameter - Universeel relais

UR 4DH

Digitale uitgangen: tot 64 uitgangen
Uitgangsactiveringssnelheid:< 4 ms (voor Form-A-uitgangen met nominale uitschakeltijd)
Ingangsspanningsbereik: 24-250 V DC / 24-250 V AC
Nominale uitgangsspanning: 7A bij 250V AC/DC
Communicatieprotocol: Interne UR-bus
Configuratiesoftware: EnerVista UR
Bedrijfstemperatuur: -40°C tot +70°C (-40°F tot +158°F)
Opslagtemperatuur: -40°C tot +85°C (-40°F tot +185°F)
Luchtvochtigheid: 5% tot 95% niet-condenserend

Veelgestelde vragen - Universeel relais

UR 4DH

V: Welke rol speelt een GE UR-4DH I/O-module in de Multilin UR-serie universele relaissystemen?

A:A UR-4DH is een Multilin digitale I/O-module. Een digitale I/O-module kan het universele relais voorzien van maximaal 96 contactingangen. De spanning voor deze contactingangen kan oplopen tot 250V (netspanning). Naast deze contactingangen biedt de digitale I/O-module het relais ook maximaal 64 contactuitgangen. Deze uitgangen worden gebruikt om hulpapparatuur te besturen of te bewaken in een beveiligingstoepassing. De digitale kaarten in de digitale I/O-module kunnen variëren. Ze kunnen van het type Form-A, Form-C, Latching, Fast Form-C of Solid State Relay (SSR) zijn. Deze kaarten verschillen afhankelijk van of ze stroombewaking, DC-spanning of geïsoleerde ingangen hebben. De geïsoleerde ingangen zijn voorzien van een automatische inschakelfunctie. Als de digitale uitgangen van de digitale I/O-module mechanisch vergrendelen, kunnen ze worden gebruikt om stabiele vergrendelingssystemen te vormen ter vervanging van vergrendelingsrelais en mechanische schakelaars. Als de I/O-module van het type A is, hebben de digitale uitgangen een activeringstijd van minder dan 4 ms, zowel bij natte als bij droge contacten.

Modelvergelijking - Universeel relais

Functie

UR-4DH (Standaard digitale I/O)

UR-6DH (Enhanced Digital I/O)

UR-8BV (I/O met hoge dichtheid)

Primaire functie

Algemene digitale I/O-uitbreiding

Digitale I/O met hoge dichtheid en uitgebreide contactingangen

Maximale I/O-dichtheid voor grootschalige onderstationautomatisering

Typische maximale ingangen

Configureerbare contactingangen (tot 96 in het systeem)

16 contactinvoervelden (Formulier C)

Tot 120 contactingangen (systeemniveau)

Typische maximale vermogens

Tot 64 configureerbare uitgangen

Beperkt/Varieert per configuratie

Tot 72 contactuitgangen (systeemniveau)

Ondersteunde uitvoertypen

Formulier A, Formulier C, SSR-vergrendeling

Formulier C (standaard)

Formulier A, Formulier C, Snelle Formulier C, SSR, Vergrendeling

Reactietijd (uitvoer)

<4 ms (Form-A reisclassificatie)

Standaard

<4 ms (Formulier A)

Ingangsspanningsbereik

24-250V DC / 24-250V AC

Variabel (afhankelijk van de moduleconfiguratie)

Tot 250V AC/DC

Milieubeoordeling

-40°C tot +70°C

-40°C tot +70°C (typisch voor de UR-serie)

-40°C tot +70°C (typisch voor de UR-serie)
