UR 9UH GE CPU-module

Hoe kan ik de prijs opvragen?

UR 9UH

Verkoopmanager:Frida
◆Telefoon/WhatsApp:+86 15359408275
◆E-mail:sales5@mooreplc.com

Beschrijving - CPU-module

UR 9UH

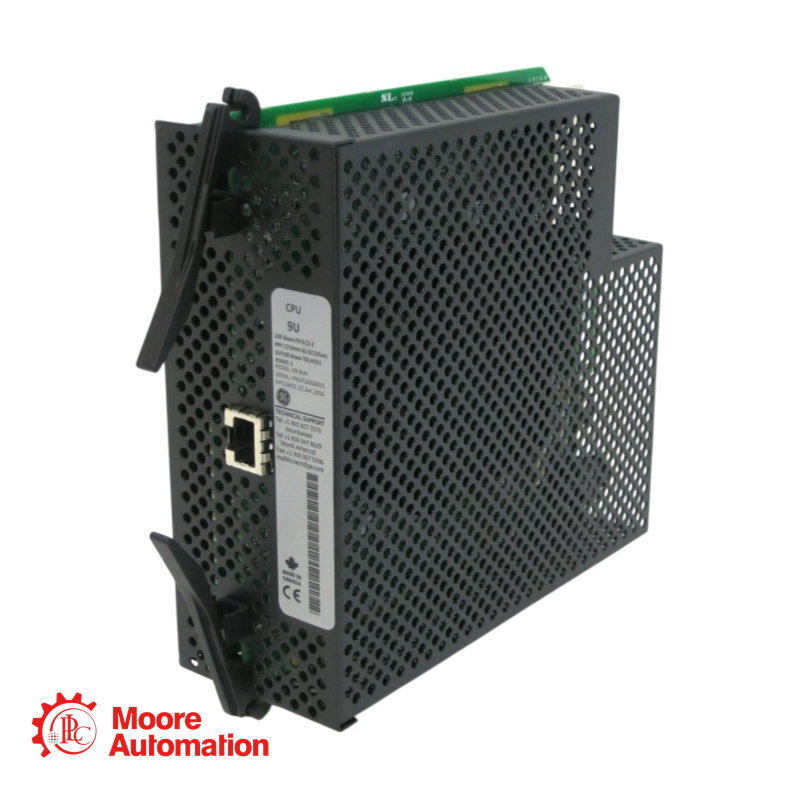

De GE Multilin UR 9UH (of UR-9UH) is een CPU-module voor de Universal Relay-serie. Deze module wordt veel gebruikt in G60-relais voor generatorbeheer. De module is verantwoordelijk voor de data-, communicatie- en beveiligingsfuncties van de relais en beschikt over RS485- en Ethernet-interfaces (100BaseFx/100BaseT).

Parameter - CPU-module

UR 9UH

Producttype: CPU-module
Compatibiliteit: GE Multilin UR-serie (universele relais)
Communicatiepoorten: 10/100Base-T Ethernet (RJ45), RS485 serieel, 100Base-FX glasvezel
Ondersteunde protocollen: IEC 61850, DNP3, Modbus, IEEE C37.118
Reactietijd:< 5 ms
Bedrijfstemperatuur: -40 °C tot +70 °C
Opslagtemperatuur: -40 °C tot +85 °C

Veelgestelde vragen - CPU-module

UR 9UH

V: Wat is de rol van de UR 9UH in een G60-generatorbeveiligingssysteem?
De UR-9UH is de centrale verwerkingseenheid voor het Universal Relay (UR)-platform. Deze is verantwoordelijk voor de uitvoering van beveiligingsalgoritmen, realtime besturingslogica en het beheer van alle datacommunicatie tussen het relais en het SCADA/DCS-systeem. De UR-9UH verwerkt inputs van CT/VT-modules en geeft uitschakelcommando's af op basis van geconfigureerde logica, waardoor responstijden van minder dan een cyclus worden gegarandeerd bij generatorstoringen.

V: Is de UR 9UH compatibel met oudere CT/VT-modules of andere hardware uit de UR-serie?
Dit is een cruciaal technisch aandachtspunt. De UR-9UH maakt deel uit van de "nieuwe" UR-hardwaregeneratie. Hij is alleen compatibel met de nieuwere CT/VT-modules (bestelcodes 8F tot en met 8R), die doorgaans een blauw label hebben. Als u probeert een UR 9UH CPU te combineren met een CT/VT-module van een oudere generatie (bijvoorbeeld 8A-8D), zal het relais niet werken en een HARDWARE MISMATCH- of DSP-FOUTmelding weergeven.

V: Welke communicatie-interfaces zijn beschikbaar en welke protocollen worden ondersteund voor integratie?
De UR 9UH beschikt over een uitgebreide reeks communicatie-interfaces, waaronder:
1 x RS485 seriële poort (Modbus RTU/DNP3)
2 x 100BaseFX Multimode LC optische vezel Ethernet-poorten
1 x 100BaseT RJ45 koperen Ethernet-poort
Het ondersteunt industriestandaardprotocollen die essentieel zijn voor de integratie van energiesystemen: IEC 61850 (editie 1 & 2), DNP3 (serieel & TCP/IP), Modbus RTU/TCP en IEEE C37.118 voor synchrofasoren. De meerdere glasvezelpoorten maken redundante netwerktopologieën mogelijk (bijv. PRP/HSR) om een ​​storingsvrije communicatie in bedrijfskritische onderstations te garanderen.

V: Wat zijn de omgevingstoleranties voor deze module?
De UR 9UH is ontworpen voor veeleisende omgevingen in onderstations en industriële installaties. Gecertificeerd volgens de IEEE 1613- en IEC 60255-normen, werkt hij betrouwbaar binnen een temperatuurbereik van -40°C tot +70°C (-40°F tot +158°F). Dit brede bereik zorgt ervoor dat de CPU stabiel blijft, zelfs in onverwarmde relaiskasten buiten of in generatorhallen met hoge temperaturen.

Modelvergelijking - CPU-module

Functie

UR-9UH

Oudere CPU's (bijv. 9C, 9D)

Labelindicator

Blauw label (nieuwe generatie)

Rood/wit label (oude generatie)

Firmwarecompatibiliteit

V4.0x en hoger

V3.4x en lager

Compatibiliteit van CT/VT-modules

Alleen de 8F-8R-serie (verbeterde diagnostiek)

Alleen de 8A-8D-serie

Ethernet-opties

100BaseFX (Fiber LC) + 100BaseT (RJ45)

10BaseF (Fiber ST) / 10BaseT

Beheerde switchfunctionaliteit

Compatibel met 9S CPU (Managed Switch-optie)

Niet ondersteund

IEC 61850 Ed. 2 Ondersteuning

Ja (afhankelijk van de firmware)

Beperkt/Nee

Milieubeoordeling

-40°C tot +70°C

Doorgaans 0°C tot +60°C (varieert per model)
