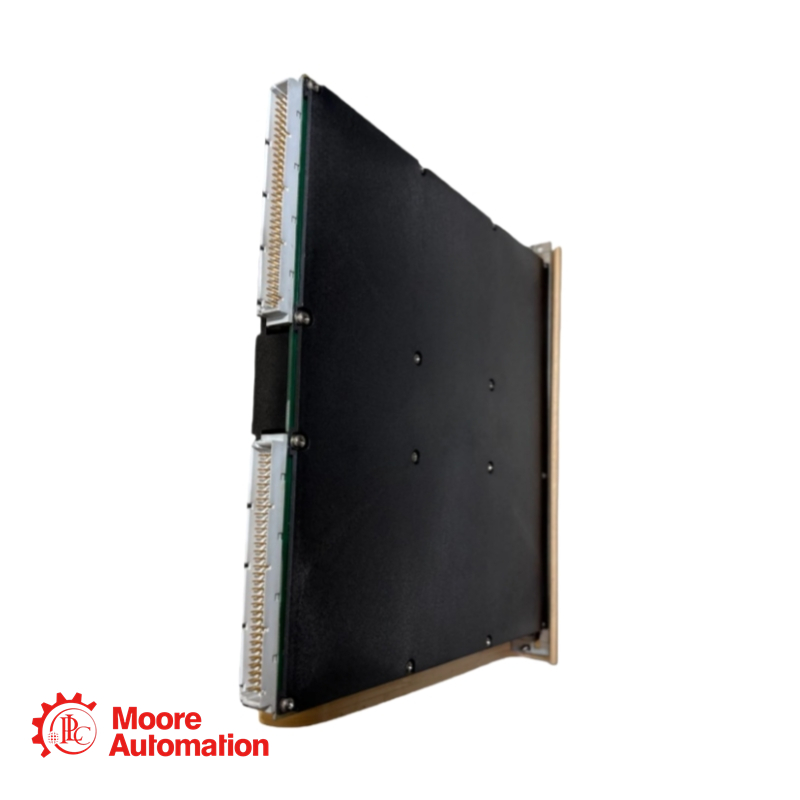

De Woodward 5464-654 is een discrete uitgangsmodule die is ontworpen als een belangrijke interface binnen het MicroNet-besturingssysteem voor aandrijfmotoren, zoals gasturbines of dieselmotoren.
Merk :
WoodwardOnderdeel nummer :
5464-654Gewicht :
1.04kgDimensie :
2.6x24.6x26.2cmLand van herkomst :
USAHS-code :
8537101190Beschrijving :
Discrete Output Module
Contact infinformatie Verkoopnaam: Frida Telefoon/WhatsApp: +86 15359408275 E-mail: sales5@mooreplc.com
Technische informatie | |
Beschrijving | Specificatie |
De Woodward 5464-654 is een discrete uitgangsmodule die is ontworpen als een belangrijke interface binnen het MicroNet-besturingssysteem voor aandrijfmotoren, zoals gasturbines of dieselmotoren. Deze module vertaalt digitale commando's van de CPU naar stuursignalen om externe Woodward-relaismodules aan te sturen. Deze modules activeren op hun beurt kritieke veldcomponenten zoals brandstofkleppen, ontstekingssystemen of signaleringssystemen. Deze module vereist een externe 24 Vdc-voeding voor de relaisspoelen en wordt via doorgeschakelde kabels met lage dichtheid aangesloten op de relaismodules. Een typische toepassing is in een piekbelastingscentrale, waar deze module betrouwbaar de start- en stopsequenties van brandstofsolenoïden honderden keren per jaar regelt zonder herkalibratie. Dankzij de handgrepen op het voorpaneel en het gereedschaploze ontwerp kan de module snel worden vervangen tijdens gepland onderhoud, waardoor de stilstandtijd van de turbine tot een minimum wordt beperkt. | Systeemfunctie: Genereert niet-geïsoleerde relaisstuursignalen op basis van CPU-opdrachten. |
Veelgestelde vragen
Vraag 1: Moet deze module periodiek gekalibreerd of afgesteld worden?
Nee, kalibratie is niet nodig. Deze modules zijn ontworpen zonder interne potentiometers of door de gebruiker instelbare componenten. Als vervanging nodig is, kunt u direct een nieuwe module met hetzelfde onderdeelnummer installeren, zonder kalibratie.
Vraag 2: Wat is de juiste procedure voor het installeren van de module?
De installatie is een eenvoudig proces:
Schuif de module in de daarvoor bestemde geleiders in de besturingsbehuizing.
Druk de module voorzichtig aan totdat de connectoren volledig vastklikken op het moederbord.
Bevestig de module door de twee meegeleverde schroeven vast te draaien: één aan de bovenkant en één aan de onderkant van het voorpaneel.
Vraag 3: Hoe verwijder ik een module veilig uit het chassis?
De demontage is ontworpen voor eenvoudige onderhoudsmogelijkheden:
Zoek de twee uitwerphendels op het voorpaneel van de module (boven en onder).
Duw beide handgrepen tegelijkertijd naar buiten. Hierdoor wordt de module gedeeltelijk uitgeworpen en de printplaat losgekoppeld van de connectoren op het moederbord.
Zodra de module is losgekoppeld, kunt u deze voorzichtig uit de kaartgeleiders trekken.
Vraag 4: Wat is de primaire functie van de module voor discrete uitvoer?
De kernfunctie is die van interface. Het ontvangt digitale commando's van de CPU van het systeem en zet deze om in aansturingssignalen voor relais. Deze uitgangssignalen worden vervolgens gebruikt om de werking van relais in externe Woodward-relaismodules te regelen.
Vraag 5: Zijn de uitgangssignalen van deze module geïsoleerd?
Nee, de relaisstuursignalen die door deze module worden gegenereerd, zijn niet geïsoleerd. Dit ontwerp is opzettelijk om compatibiliteit met de bijbehorende Woodward-relaismodules te garanderen.
Vraag 6: Is het reparatieproces complex als een module defect raakt?
Helemaal niet. Vanwege het niet-instelbare, solid-state ontwerp is de standaard reparatieprocedure een directe vervanging van de unit. Doordat kalibratie niet nodig is, is de nieuwe module na installatie en bevestiging direct operationeel.
