Woodward 8440-2050 easYgen-3200-5/P1 Genset Controller

8440-2050 De easYgen-3200-5/P1 generatorcontroller is bedoeld voor generatormeting, stroomonderbrekerbesturing, synchronisatie, lastverdeling en de aansturing van meerdere generatoren. Het 5A CT-pakket moet overeenkomen met de secundaire wikkeling van de geïnstalleerde stroomtransformator, de bedrading en het geconfigureerde generatorsysteem.

8440-2050 Dit is de 5 A CT-ingangsversie van de aan de voorzijde gemonteerde easYgen-3200 P1-controller. Voor een 1 A CT-installatie is de bijbehorende Woodward-variant nodig, dus de secundaire CT-waarde moet worden gecontroleerd vóór vervanging of inbedrijfstelling.

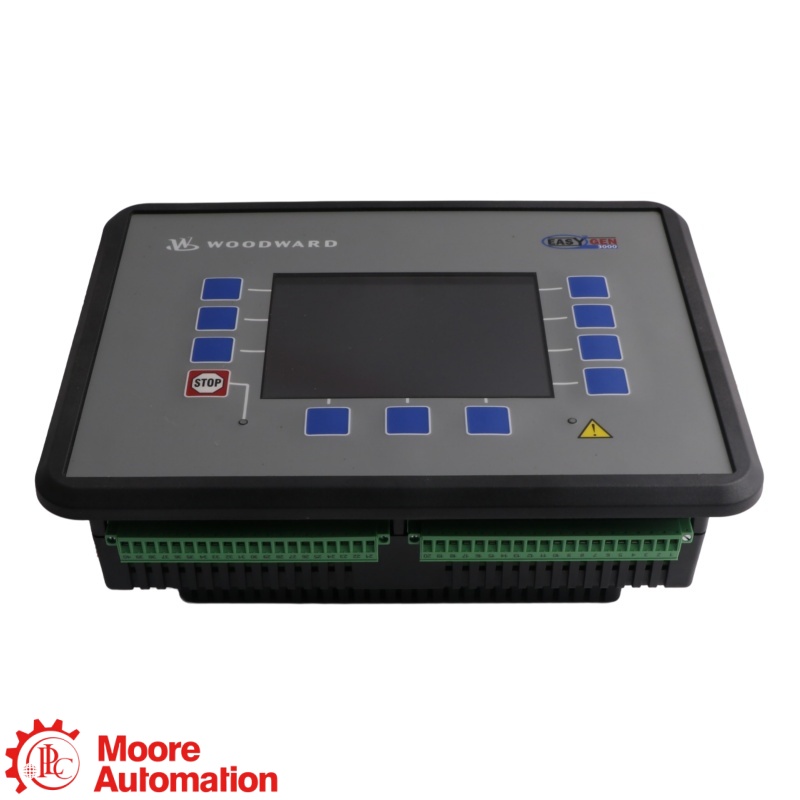

8440-2050 Deze uitvoering is geconfigureerd voor montage aan de voorzijde met een kleurengrafisch display. Het betreft niet de versie voor montage aan de achterzijde van de behuizing zonder display; controleer vóór installatie de uitsparing in het paneel, de toegang tot de connectoren, de diepte van de behuizing en de vereisten voor het bedieningsdisplay.

8440-2050 Het easYgen-3200-pakket biedt twee FlexCAN-interfaces, plus een RS-232- en een RS-485 Modbus RTU-slave-interface. Het actieve protocol, de knooppuntinstellingen, de terminatie en de aangesloten apparaten moeten overeenkomen met het opgeslagen controllerproject.

8440-2050 Ondersteunt easYgen-3200-toepassingen, waaronder geïsoleerde, eiland-parallelle, net-parallelle en meervoudige net-parallelle werking. De schakelaarconfiguratie, het aantal generatoren, het lastverdelingsnetwerk, de beveiligingsinstellingen en de bedrijfsvolgorde van de installatie moeten worden afgestemd op de daadwerkelijke installatie.

8440-2050 Dit onderdeelnummer verving het eerdere 8440-1923 toen Woodward een kleurendisplay introduceerde voor de easYgen-3200. Instellingenbestanden kunnen gemeenschappelijke parameters delen, maar nieuw geïntroduceerde of verwijderde parameters moeten handmatig worden gecontroleerd en bijgewerkt.

8440-2050 Bevestiging van het volledige onderdeelnummer, P1-pakket, 5 A CT-ingangen, paneelmontage, connectorbedrading, hardwareversie, firmware, instellingenbestand en load-sharing-topologie is vereist. De compatibiliteit moet worden gecontroleerd voordat de configuratie wordt overgedragen of het generatorsysteem wordt ingeschakeld.
