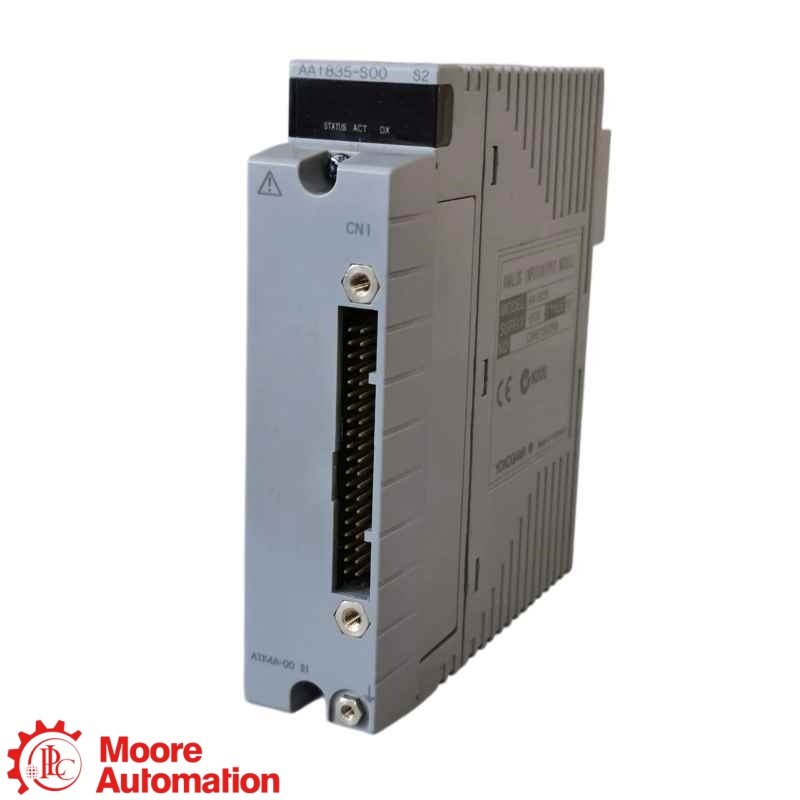

Yokogawa AAI835-S00 S2 analoge I/O-module

AAI835-S00 S2 Dit is een analoge I/O-module van Yokogawa die 4-20 mA-signalen uitwisselt met een compatibel veldbesturingsstation. De configuratie bestaat uit vier geïsoleerde analoge ingangen en vier geïsoleerde analoge uitgangen, en de module mag alleen worden gebruikt met bijpassende Yokogawa-node, -terminal en -bedradingshardware.

AAI835-S00 S2 Het biedt acht gemengde analoge kanalen: vier 4–20 mA ingangskanalen en vier 4–20 mA uitgangskanalen, met geïsoleerde kanalen. Het is geen module met alleen acht ingangen of alleen acht uitgangen, dus de I/O-toewijzing moet overeenkomen met de geconfigureerde besturingsdatabase.

AAI835-S00 S2 Het product heeft het standaardtype-achtervoegsel -S, terwijl Yokogawa varianten met -H identificeert voor digitale HART-communicatie. Daarom mag er niet van worden uitgegaan dat AAI835-S00 S2 over HART-functionaliteit beschikt; controleer de volledige bestelcode en projectvereisten voordat u een vervanging uitvoert.

AAI835-S00 S2 Kan worden gecombineerd met ondersteunde Yokogawa geïsoleerde analoge terminalconfiguraties zoals ATI3S of ATI3D, of met ATK4A/ATB3A-adapterpaden en de bijbehorende KS-kabel en klemmenkaart. De gekozen hardware bepaalt de bedradingsmogelijkheden van de zender, dus de bestaande klemmenkast moet worden gecontroleerd.

AAI835-S00 S2 wordt geïnstalleerd als veld-I/O in compatibele Yokogawa ESB-bus-knooppunteenheden of veldbesturingseenheden. Compatibiliteit is afhankelijk van het exacte knooppunt- of FCS-model, de systeemversie, de slottoewijzing, de terminalhardware en de geconfigureerde 4-20 mA-kanaaldatabase.

AAI835-S00 S2 De vervanging mag niet uitsluitend plaatsvinden door de AAI835-basiscode te matchen. Het -S00-achtervoegsel, de S2-stijl, de firmware- of systeemreleaseondersteuning, het klemmenblok of de adapter, de redundantie-indeling en de kanaalbekabeling moeten allemaal overeenkomen met de geïnstalleerde configuratie.

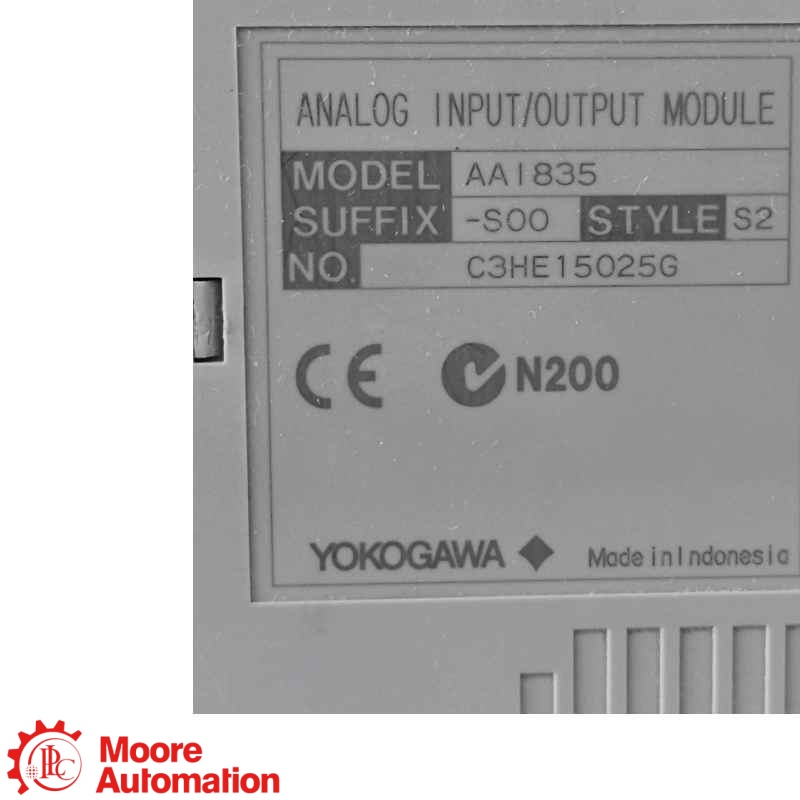

Voordat u begint met installeren AAI835-S00 S2Controleer het volledige typeplaatje, de S2-stijl, het compatibele knooppunt of FCS, de 4-20 mA ingangs-/uitgangstoewijzingen, het klemmenblok of de adapter, de KS-kabel, de twee- of vierdraads zenderconfiguratie, de redundantievereiste, de aarding en de opgeslagen configuratie van het besturingssysteem.
