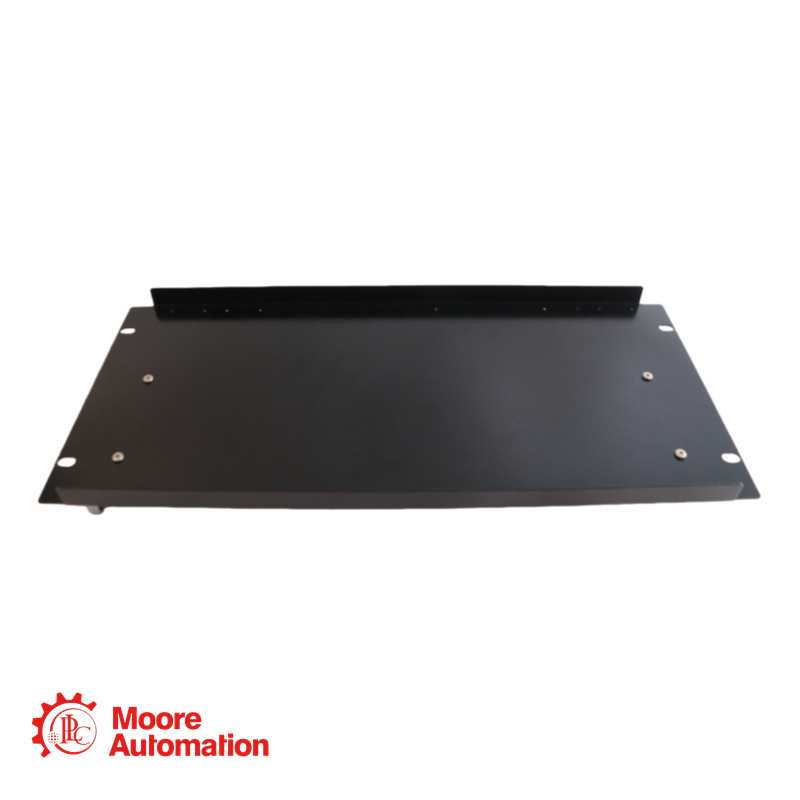

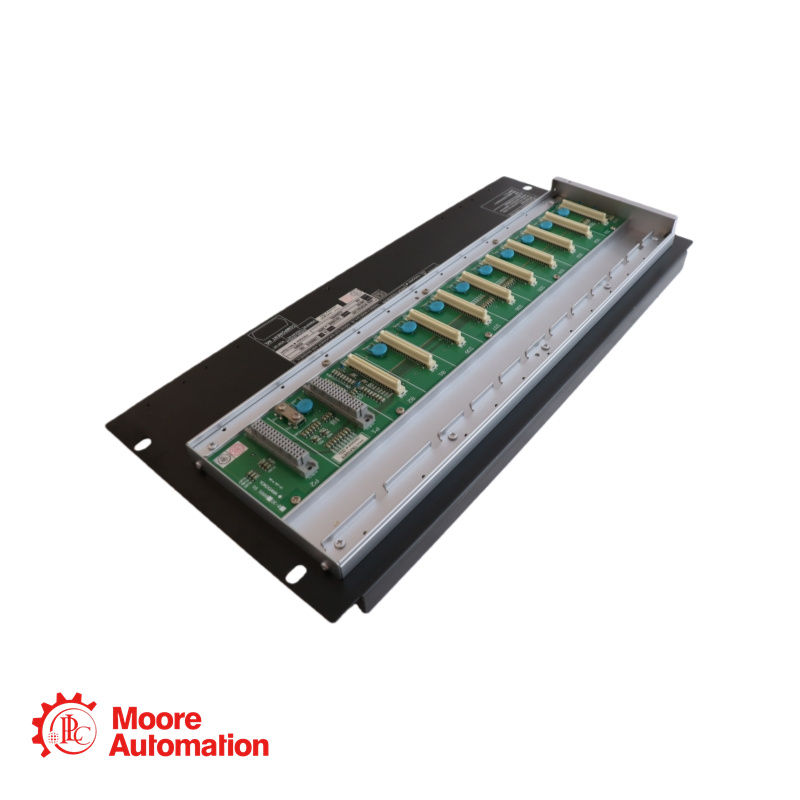

Yokogawa ANB10D-411/CU2N/NDEL knooppunteenheid

Beschrijving

Specificatie

De ANB10D-411/CU2N/NDEL is een veelzijdige, dubbelredundante ESB-busknooppunteenheid met hybride voedingsredundantie dankzij zowel 24V DC- als 100-120V AC-ingangen voor maximale betrouwbaarheid van de voeding in FIO-systemen. Deze eenheid wordt geleverd inclusief essentiële softwarelicenties voor uitbreiding van de knooppunten, zodat deze compatibel is met belangrijke Field Control Units, en is standaard uitgerust met dubbele ESB-busconnectoren voor eenvoudige systeemintegratie. De eenheid is ontworpen voor montage in industriële racks, ondersteunt tot acht I/O-modules en voldoet aan internationale veiligheids- en EMC-normen, hoewel de exacte beschermingsclassificatie moet worden geverifieerd aan de hand van standaardcodes.

Voedingsspanning (primair/redundant): 24 V DC-voeding (achtervoegselcode "4") en 100-120 V AC-voeding, 50/60 Hz (achtervoegselcode "1") – Deze configuratie duidt op dubbele voedingsredundantie met zowel DC- als AC-ingangsmogelijkheid.
Interpretatie van de suffixcodevolgorde: De suffix "-411" wordt als volgt geïnterpreteerd: "4" voor 24V DC primair, "1" voor 100-120V AC secundair en "1" voor de basisconfiguratie zonder speciale opties.
Optiecode 1: /CU2N: Connectoreenheid voor ESB-bus (onderdeelnummer: S9562FA, aantal: 2 stuks)
Optiecode 2: /NDEL: Softwarelicentie voor knooppuntuitbreiding (verplicht voor verbinding met AFV10D, AFV30D, AFV40D en AFF50D)
Andere beschikbare optiecodes: /CU2T: Connectorunit met terminator voor ESB-bus; /ATDOC: Explosiebeveiligingshandleiding
Aansluitbaar op de Field Control Unit (FCU) via: ESB-bus, vereist dat de ESB-buskoppelingsmodule (EC401 of EC402) is geïnstalleerd in FCU-sleuf 7/8.
Compatibele FCU's die /NDEL vereisen: AFV10D, AFV30D, AFV40D, AFF50D
Maximaal aantal te installeren I/O-modules: 8
Typische moduleconfiguratie: Voedingsmodule (PW481, PW482 of PW484): 2 modules voor een dubbelredundante configuratie; ESB-businterface-slavemodule (SB401): 2 modules voor een dubbelredundante configuratie; I/O-modules: maximaal 8
Elektrisch stroomverbruik (24V DC): 5,5 A
Elektrisch stroomverbruik (100-120V wisselstroom): 200 VA, 120 W
