Yokogawa ANB10D-415/CU2N/NDEL ESB-busknooppunteenheid

Beschrijving

Specificatie

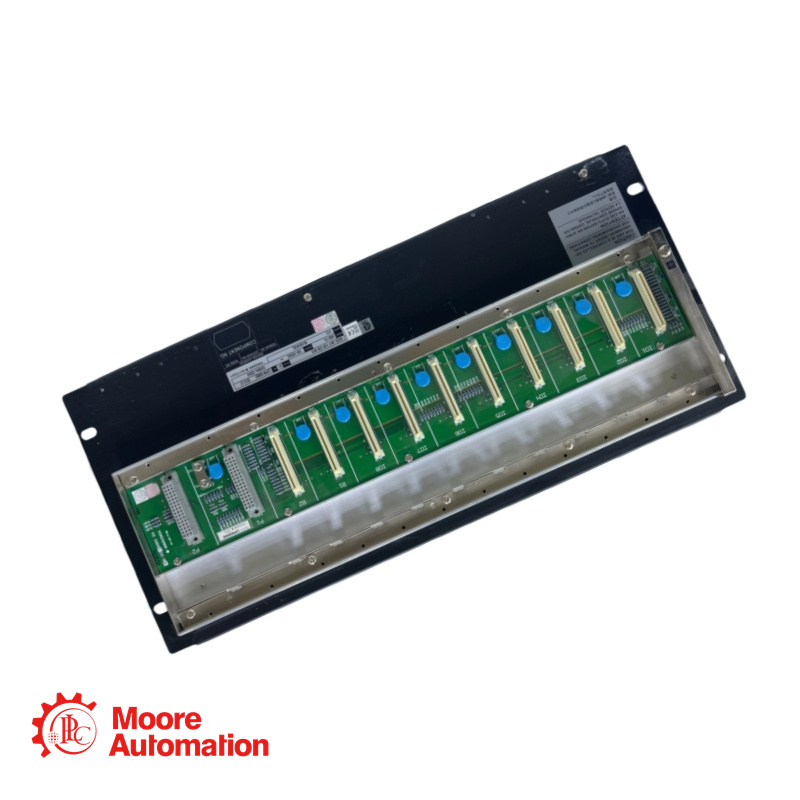

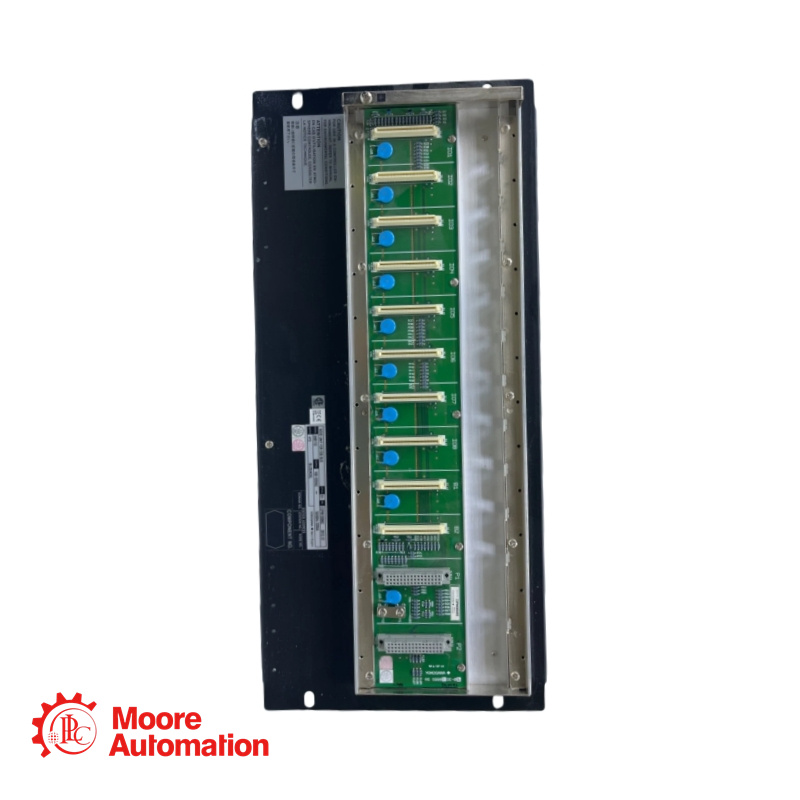

De ANB10D-415/CU2N/NDEL is een dubbelredundante ESB-busknooppuntunit, ontworpen voor veilige veld-I/O-communicatie met Yokogawa Field Control Units (FCU's). Voor compatibiliteit met specifieke FCU-modellen is een licentie voor knooppuntuitbreiding vereist. Uitgerust met een dubbelredundante 24V DC-voeding, dubbele ESB-busconnectoren en ondersteuning voor maximaal 8 I/O-modules, garandeert deze unit een betrouwbare integratie in FIO-gebaseerde besturingssystemen. Deze rackmonteerbare unit is ontworpen voor industriële omgevingen, voldoet aan strenge internationale veiligheids- en EMC-normen en wordt geleverd inclusief essentiële softwarelicenties voor uitgebreide knooppuntconnectiviteit.

Voedingsspanning en -type: 24 V DC-voeding (gebaseerd op de achtervoegselcode "4" in "-415")
Achtervoegselcode (primair): 4: 24 V DC-voeding
Achtervoegselcode (secundair): 1: 100-120 V wisselstroomvoeding (Opmerking: De structuur van de achtervoegselcode "-415" geeft aan dat de primaire voeding "4" is voor 24 V gelijkstroom; de exacte configuratie met dubbele voeding moet mogelijk worden geverifieerd)
Achtervoegselcode (beschermingsklasse): 5: Basistype zonder explosiebeveiliging
Beschikbare optionele achtervoegselcodes: 6: Met ISA-standaard G3-optie, temperatuuroptie (-20°C tot 70°C) en zonder explosiebeveiliging; 7: Met ISA-standaard G3-optie en zonder explosiebeveiliging; E: Basistype met explosiebeveiliging; F: Met ISA-standaard G3-optie, temperatuuroptie (-20°C tot 70°C) en explosiebeveiliging; G: Met ISA-standaard G3-optie en explosiebeveiliging
Optiecode 1: /CU2N: Connectoreenheid voor ESB-bus (onderdeelnummer: S9562FA, aantal: 2 stuks)
Optiecode 2: /NDEL: Softwarelicentie voor knooppuntuitbreiding (verplicht voor verbinding met AFV10D, AFV30D, AFV40D en AFF50D)
Andere beschikbare optiecodes: /CU2T: Connectorunit met terminator voor ESB-bus; /ATDOC: Explosiebeveiligingshandleiding
Aansluitbaar op de Field Control Unit (FCU) via: ESB-bus, vereist dat de ESB-buskoppelingsmodule (EC401 of EC402) is geïnstalleerd in FCU-sleuf 7/8.
Compatibele FCU's die /NDEL vereisen: AFV10D, AFV30D, AFV40D, AFF50D
Maximaal aantal te installeren I/O-modules: 8
Typische moduleconfiguratie: Voedingsmodule (PW481, PW482 of PW484): 2 modules voor een dubbelredundante configuratie; ESB-businterface-slavemodule (SB401): 2 modules voor een dubbelredundante configuratie; I/O-modules: maximaal 8
Elektrisch stroomverbruik (24V DC): 5,5 A
Elektrisch stroomverbruik (100-120V wisselstroom): 200 VA, 120 W
Elektrisch stroomverbruik (220-240V wisselstroom): 230 VA, 120 W
