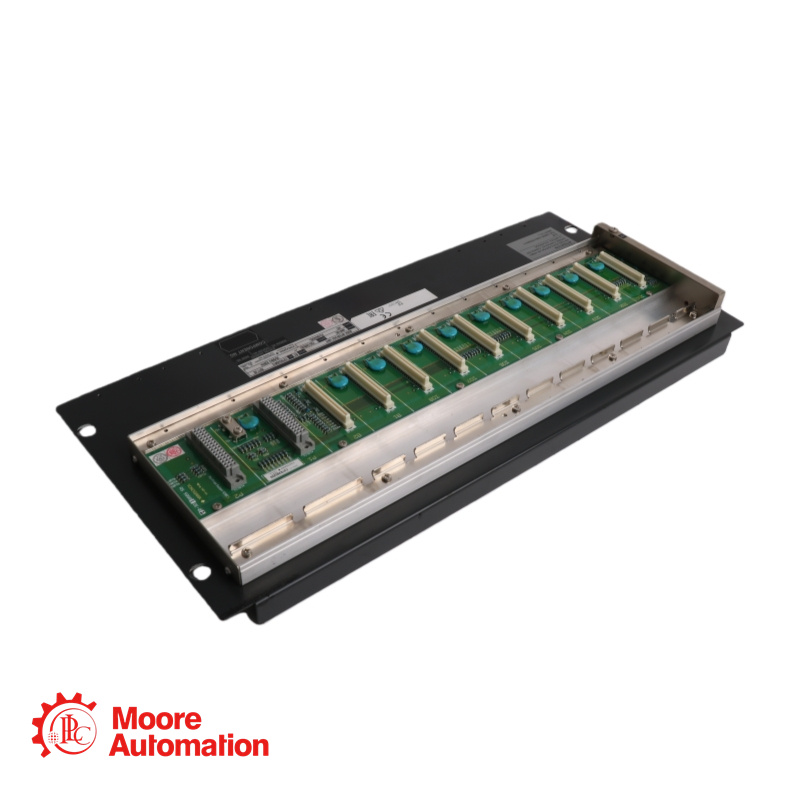

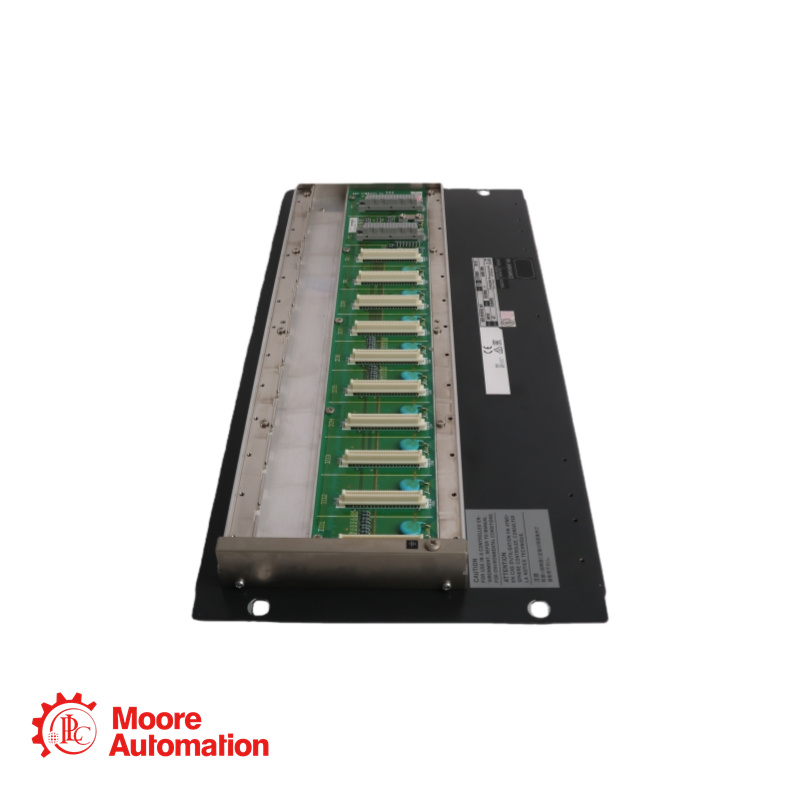

Yokogawa ANB10D-425/CU2N/NDEL ESB-busknooppunteenheid

Beschrijving

Specificatie

De ANB10D-425/CU2N/NDEL is een dubbelredundante ESB-busknooppuntunit die veld-I/O-signalen koppelt aan Yokogawa's Field Control Units (FCU's). Voor specifieke FCU-modellen is een licentie voor uitbreidingssoftware vereist. Deze unit is geconfigureerd met een dubbelredundante primaire voeding van 24V DC en ondersteunt een secundaire voeding van 220-240V AC, waardoor flexibele voedingsopties beschikbaar zijn voor een betrouwbare werking in industriële besturingssystemen. Deze 19-inch rackmonteerbare knooppuntunit is voorzien van dubbele ESB-busconnectoren, ondersteunt tot 8 I/O-modules en voldoet aan internationale veiligheids-, EMC- en explosiegevaarlijke omgevingsnormen.

Voedingsspanning en -type: 24 V DC-voeding (gebaseerd op de achtervoegselcode "4" in "-425")
Achtervoegselcode (primair): 4: 24 V DC-voeding
Suffixcode (secundair): 2: 220-240 V wisselstroomvoeding, 50/60 Hz
Achtervoegselcode (beschermingsklasse): 5: Basistype zonder explosiebeveiliging
Beschikbare optionele achtervoegselcodes: 6: Met ISA-standaard G3-optie, temperatuuroptie (-20°C tot 70°C) en zonder explosiebeveiliging; 7: Met ISA-standaard G3-optie en zonder explosiebeveiliging; E: Basistype met explosiebeveiliging; F: Met ISA-standaard G3-optie, temperatuuroptie (-20°C tot 70°C) en explosiebeveiliging; G: Met ISA-standaard G3-optie en explosiebeveiliging
Optiecode 1: /CU2N: Connectoreenheid voor ESB-bus (onderdeelnummer: S9562FA, aantal: 2 stuks)
Optiecode 2: /NDEL: Softwarelicentie voor knooppuntuitbreiding (verplicht voor verbinding met AFV10D, AFV30D, AFV40D en AFF50D)
Andere beschikbare optiecodes: /CU2T: Connectorunit met terminator voor ESB-bus; /ATDOC: Explosiebeveiligingshandleiding
Aansluitbaar op de Field Control Unit (FCU) via: ESB-bus, vereist dat de ESB-buskoppelingsmodule (EC401 of EC402) is geïnstalleerd in FCU-sleuf 7/8.
Compatibele FCU's die /NDEL vereisen: AFV10D, AFV30D, AFV40D, AFF50D
Maximaal aantal te installeren I/O-modules: 8
Typische moduleconfiguratie: Voedingsmodule (PW481, PW482 of PW484): 2 modules voor een dubbelredundante configuratie; ESB-businterface-slavemodule (SB401): 2 modules voor een dubbelredundante configuratie; I/O-modules: maximaal 8
Elektrisch stroomverbruik (24V DC): 5,5 A
Elektrisch stroomverbruik (220-240V wisselstroom): 230 VA, 120 W
