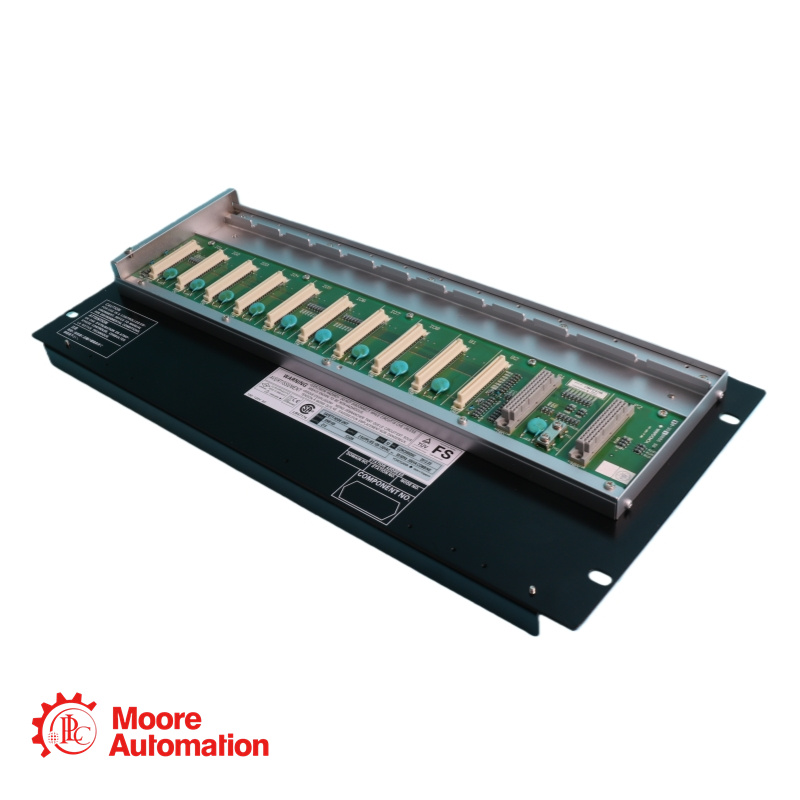

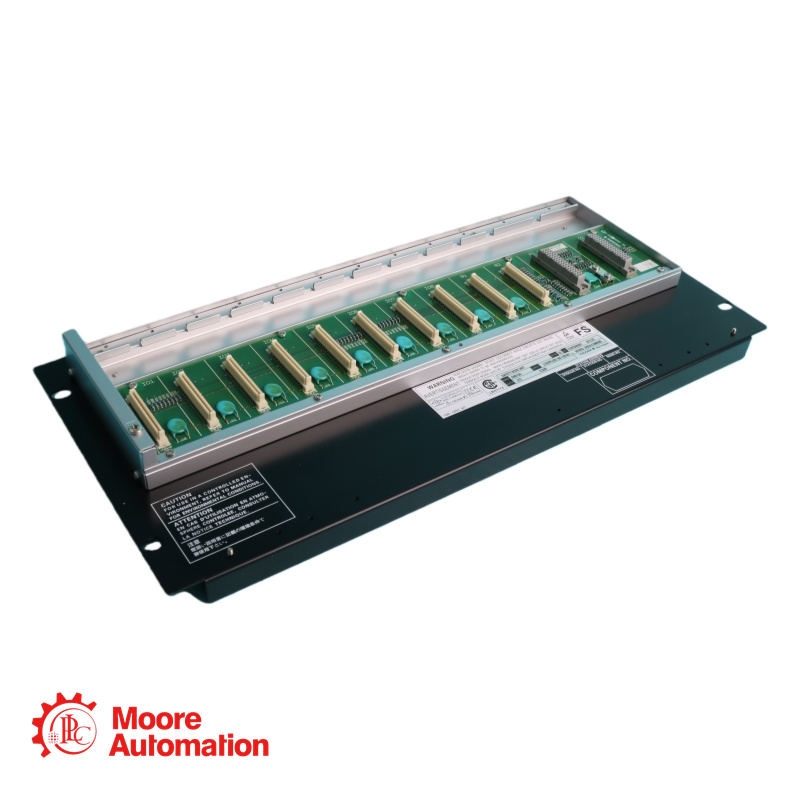

Yokogawa SNB10D-413/CU2N/ATD0C veiligheidsknooppunteenheid

Beschrijving

Specificatie

De SNB10D-413/CU2N/ATDOC is een rackmonteerbare Safety Node Unit voor het ProSafe-RS veiligheidssysteem. Deze unit is ontworpen om kritieke veld-I/O-signalen te koppelen aan veiligheidscontrollers via een dubbelredundante ESB-bus. De unit is geconfigureerd met dubbelredundante 24V DC-voeding, beschikt over twee ESB-busconnectoren en wordt geleverd met een handleiding voor explosiebeveiliging voor toepassingen in gevaarlijke omgevingen. Deze unit moet worden geïnstalleerd in een afsluitbare metalen kast, voldoet aan de ISA G3- en uitgebreide temperatuurspecificaties en is gebouwd om te voldoen aan strenge industriële veiligheids- en EMC-normen.

Voedingsspanning en -type: 4: 24 V DC-voeding
Achtervoegselcode (Bescherming & Milieu): 3: ISA-standaard G3 en temperatuur (-20 tot 70 °C) zonder explosiebeveiliging (Opmerking: De opgegeven achtervoegselcode "413" gebruikt "3", wat niet expliciet is gedefinieerd in de tabel voor SNB10D. Standaard gedefinieerde codes zijn 5 en E. Raadpleeg voor een nauwkeurige specificatie de meest recente officiële documentatie. De beschrijving hier gaat ervan uit dat "3" een alternatieve of oudere code kan zijn voor een specifieke ISA G3/geen explosiebeveiligingsvariant.)
Optiecode 1: /CU2N: Connectoreenheid voor ESB-bus (onderdeelnummer: S9342FA, aantal: 2 stuks)
Optiecode 2: /ATDOC: Explosiebeveiligingshandleiding
Andere beschikbare optiecodes: /CLI2T: Connectorunit met terminator voor ESB-bus
Aansluitbaar op veiligheidsbesturingseenheden via: ESB-bus, vereist ESB-buskoppelingsmodule (SEC401 of SEC402)
Maximaal aantal eenheden per veiligheidsregeleenheid: tot 13 met SEC402; tot 9 met SEC401
Moduleconfiguratie: Voedingsmodules: 2 modules voor dubbelredundante configuratie; ESB-businterfacemodule (SSB401): 2 modules; I/O-modules: Monteerbaar in beschikbare sleuven (onderhevig aan beperkingen)
Stroomverbruik (24V DC): 5,5 A
